ДАТ-М

ИБЯЛ413216044

датчики-сигнализаторы термохимические

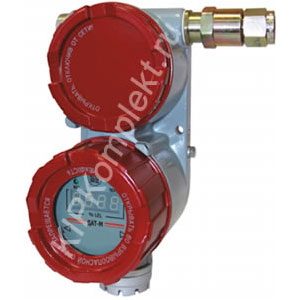

Датчик-сигнализатор ДАТ-МДатчик-газоанализатор ДАТ-М Датчик-сигнализатор ДАТ-М   Список газов контролируемых сигнализатором ДАТ-М
Посмотреть все цены





Датчики-сигнализаторы термохимические ДАТ-М предназначены для непрерывного автоматического контроля довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны помещений и открытых площадок и выдачи световой сигнализации о превышении установленных пороговых значений.

Область применения датчиков-сигнализаторов ДАТ-М - контроль воздуха рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, в том числе в составе системы СКАПО ИБЯЛ.424355.002 ТУ и совместно с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042 ТУ при выполнении работ по обеспечению безопасных условий и охране труда; осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.



Тип сигнализаторов ДАТ-М - стационарный, автоматический, одноканальный.

Режим работы датчиков ДАТ-М - непрерывный.

Принцип действия датчиков-сигнализаторов - термохимический.

Рабочее положение датчиков ДАТ-М - вертикальное.

Способ забора пробы датчика ДАТ-М - диффузионный или принудительный, за счет избыточного давления в точке отбора или с помощью дополнительного устройства доставки пробы, например эжектора.



Модификации датчиков-сигнализаторов ДАТ-М

Модификация ДАТ-М Обозначение

Основной вид взрыво-

защиты

Поверочный компонент Напряжение питания, В Наличие цифровой индикации Диапазон рабочей температуры,°С Наличие и тип выходного сигнала постоянного тока Цифровой канал связи Наличие исполни-тельных реле

Степень

пыле-

влаго

защиты

ДАТ-М-01 ИБЯЛ.413216.044 ib метан 10-24 да от -40 до 50 общий минус нет нет IP54
ДАТ-М-02 ИБЯЛ.413216.044-01 ib 10-16 нет от -60 до 50 нет нет
ДАТ-М-03 ИБЯЛ.413216.044-02 ib 10-24 нет нет нет
ДАТ-М-04 ИБЯЛ.413216.044-03 ib 10-16 нет общий плюс нет нет
ДАТ-М-05 ИБЯЛ.413216.044-04 d 10-32 да от -40 до 50 гальванически развязанный нет нет IP66
ДАТ-М-05Х ИБЯЛ.413216.044-06 d HART нет
ДАТ-М-05ХН ИБЯЛ.413216.044-07 d от -60 до 50 HART нет
ДАТ-М-05Г ИБЯЛ.413216.044-11 d гексан от -40 до 50 нет нет
ДАТ-М-05ГХ ИБЯЛ.413216.044-12 d HART нет
ДАТ-М-05ГХН ИБЯЛ.413216.044-13 d от -60 до 50 HART нет
ДАТ-М-06 ИБЯЛ.413216.044-05 d метан от -40 до 50 нет RS-485 нет
ДАТ-М-06ТР ИБЯЛ.413216.044-08 d гальванически развязанный RS-485 есть
ДАТ-М-06ТРХ ИБЯЛ.413216.044-09 d RS-485+HART есть
ДАТ-М-06ТРХН ИБЯЛ.413216.044-10 d от -60 до 50 RS-485+HART есть
ДАТ-М-06Г ИБЯЛ.413216.044-14 d гексан от -40 до 50 нет RS-485 нет
ДАТ-М-06ГТР ИБЯЛ.413216.044-15 d гальванически развязанный RS-485 есть
ДАТ-М-06ГТРХ ИБЯЛ.413216.044-16 d RS-485+HART есть
ДАТ-М-06ГТРХН ИБЯЛ.413216.044-17 d от -60 до 50 RS-485+HART есть



Примечание:

- ib - искробезопасная электрическая цепь,

- d - взрывонепроницаемая оболочка.



Необходимость изготовления сигнализаторов ДАТ-М-05, -05Х, -05ХН, -06, -06ТР, -06ТРХ, -06ТРХН всех исполнений с кабельным вводом для трубной проводки или для присоединения герметичного металлорукава  должна оговариваться при их заказе, например:

- датчик-сигнализатор ДАТ-М-05 ИБЯЛ.413216.044 ТУ с кабельным вводом ВК-С-ВЭЛ4Т-М20-Ехd-G1/2-В1,5 или

- датчик-сигнализатор ДАТ-М-05 ИБЯЛ.413216.044 ТУ с кабельным вводом ВК-С-ВЭЛ4T-М20-Ехd-M20-В1,5.



Датчики-сигнализаторы ДАТ-М обеспечивают выполнение следующих функций:

  • выдачу токового сигнала, пропорционального содержанию горючих газов и паров (кроме ДАТ-М-06, -06Г);
  • выдачу непрерывной световой сигнализации зеленого цвета, свидетельствующей о наличии питающего напряжения;
  • выдачу прерывистой световой сигнализации красного цвета с одновременным замыканием соответствующих «сухих» контактов реле, свидетельствующей о том, что содержание горючих газов и паров в контролируемой среде превысило установленное пороговое значение ПОРОГ 1 (кроме ДАТ-М-02, -03, -04);
  • выдачу непрерывной световой сигнализации красного цвета с одновременным замыканием соответствующих «сухих» контактов реле, свидетельствующей о том, что содержание горючих газов и паров в контролируемой среде превысило установленное пороговое значение ПОРОГ 2;
  • вывод измеренного значения содержания горючих газов и паров на встроенный цифровой индикатор (кроме ДАТ-М-02, -03, -04);
  • обмен данными с ВУ по цифровым каналам связи RS-485 и HART.

Примечание - замыкание «сухих» контактов реле реализовано только для исполнений ДАТ-М-06ТР, -06ТРХ, -06ТРХН, -06ГТР, -06ГТРХ, -06ГТРХН.

Подключение внешних исполнительных устройств (только для сигнализаторов ДАТ-М-06ТР, -06ТРХ, -06ТРХН, -06ГТР, -06ГТРХ, -06ГТРХН) проводится через дополнительно установленный кабельный ввод.





При размещении сигнализаторов ДАТ-М во взрывоопасных зонах, в соответствии с маркировкой взрывозащиты, они могут использоваться совместно со следующим электрооборудованием:

  1. ДАТ-М-01/-02/-03 - с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042 ТУ или блоками питания, сигнализации и связи БПС-21М3 ИБЯЛ.411111.047 ТУ (взрывозащищенные исполнения с маркировкой взрывозащиты «[Exib]IIB», « [Exib]IIC»);
  2. ДАТ-М-04 - с блоками питания и сигнализации БПС-21 ИБЯЛ.411111.034 ТУ (маркировка взрывозащиты «[Exib]IIC»; сняты с производства);
  3. ДАТ-М-05/-05Х/-05Г/-05ГХ - с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042 ТУ или блоками питания, сигнализации и связи БПС-21М3 ИБЯЛ.411111.047 ТУ (невзрывозащищенные исполнения);
  4. ДАТ-М-06/-06ТР/-06ТРХ/-06ТРХН/-06Г/-06ГТР/-06ГТРХ/-06ГТРХН - с блоками питания и сигнализации БПС-21М-М ИБЯЛ.411111.042-04 ТУ;
  5. в составе системы СКАПО ИБЯЛ.424355.002 ТУ;
  6. ДАТ-М-01/-02/-03/-04 - с пультом контроля ИБЯЛ.422411.005 ТУ (маркировка взрывозащиты «1ExibIICT6X»), предназначенным для индикации величины выходного сигнала постоянного тока сигнализаторов на месте их установки во взрывоопасной зоне;
  7. ДАТ-М-01/-02/-03/-04 - с блоком местной сигнализации (БМС) ИБЯЛ.411531.005 (маркировка взрывозащиты «1ExibIICT6X»), предназначенным для выдачи световой и звуковой сигнализации о превышении токовым выходным сигналом фиксированного порога срабатывания.

Сигнализаторы ДАТ-М также могут работать с другими блоками питания и сигнализации и контроллерами сбора данных во взрывозащищенном исполнении, обеспечивающими параметры питания и искробезопасных цепей согласно требованиям настоящего руководства.



Технические характеристики датчиков ДАТ-М

Характеристики

Значения

Определяемые газы датчиком ДАТ-М метан, пропан, этан, бутан, изобутан, пентан, циклопентан, гексан, пропилен, метанол, водород, бензин и другие горючие вещества, образующие газо- и паровоздушные смеси, в том числе и сложные углеводороды

Диапазон измерения по поверочному компоненту, % НКПР

0 - 50

Диапазон показаний, % НКПР:

- по токовому выходу (кроме сигнализаторов ДАТ-М-02, -03, -04, -06, -06Г)

- по токовому выходу для ДАТ-М-02, -03, -04

- по цифровому отсчетному устройству для ДАТ-М-01, ДАТ-М-05/-06 всех исполнений и цифровым каналам связи для ДАТ-М-05Х, -05ХН, -05ГХ, -05ГХН, -06, -06ТР, -06ТРХ, -06ТРХН, -06Г, -06ГТР, -06ГТРХ, -06ГТРХН



0 - 60

0 - 70

0 - 100

Пороги срабатывания сигнализации (установленные на заводе), % НКПР:

- ДАТ-М-02, -03, -04

- ДАТ-М-01, -05, -05Х, -05ХН, -06, -06ТР, -06ТРХ, -06ТРХН

- ДАТ-М-05Г, -05ГХ, -05ГХН, -06Г, -06ГТР, -06ГТРХ, -06ГТРХН

Порог 1

Порог 2 Тип порогов

нет

7

10

11

11

15

фиксированный

регулируемые

регулируемые

Пределы допускаемой основной абсолютной погрешности сигнализаторов по поверочному компоненту, не более, % НКПР

± 5,0

Пределы допускаемой основной абсолютной погрешности выходного сигнала сигнализаторов по неповерочным компонентам, % НКПР, не более:

а) для сигнализаторов с поверочным компонентом метан:

- по водороду, пропану, гексану и нефрасу

б) для сигнализаторов с поверочным компонентом гексан:

- по декану

- по пропану







± 10



± 15

± 7,5

Время срабатывания сигнализации ПОРОГ2 при содержании поверочного компонента, в 1,6 раза превышающем пороговое значение, с, не более:

- для сигнализаторов с поверочным компонентом метан;

- для сигнализаторов с поверочным компонентом гексан.





15

20

Время прогрева датчиков ДАТ-М, мин, не более

10

Время автоматической работы сигнализаторов без технического обслуживания, мес

6

Выходные сигналы:

токовый выход 4-20 мА (кроме ДАТ-М-06/-06Г)

"сухие" контакты реле, RS485 с интерфейсом Modbus RTU, HART (зависит от модификации)

Маркировка взрывозащиты:

- ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04

- ДАТ-М-05, ДАТ-М-06 всех исполнений



1ExibdIIСT6X/1ExibdIIВT6X

1ExdIICT6

Степень пылевлгозащиты:

- ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04

- ДАТ-М-05, ДАТ-М-06 всех исполнений



IP54

IP65

Потребляемая мощность, Вт

- ДАТ-М-01, -03

- ДАТ-М-02, -04

- ДАТ-М-05, -05Х, -05Г, -05ГХ, -06, -06Г

- ДАТ-М-06ТР, -06ТРХ

- ДАТ-М-06ГТР, -06ГТРХ

- ДАТ-М-05ХН, -05ГХН, -06ТРХН, -06ГТРХН



2,5

3,2

3,5

6,0

7,0

10,0

Габаритные размеры датчиков ДАТ-М, мм, не более:

- ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04

- ДАТ-М-05, ДАТ-М-06 всех исполнений



180х60х155
190х130х250

Масса датчиков ДАТ-М, кг, не более:

- ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04

- ДАТ-М-05, ДАТ-М-06 всех исполнений



1,5

4,0

Срок службы, лет, не менее:
- для сигнализатора ДАТ-М
- для ТХД (с учетом замены ЧЭ) при условии, что содержание в контролируемой среде агрессивных веществ не превышает ПДК согласно ГОСТ 12.1.005-88

- для ТХД (с учетом замены ЧЭ) при содержании в контролируемой среде агрессивных веществ, превышающем ПДК согласно ГОСТ 12.1.005-88

- для комплекта ЧЭ при условии отсутствия в анализируемой атмосфере каталитических ядов и агрессивных веществ, разрушающих токоподводы и ЧЭ ТХД


10

5



3



3

Межкалибровочный интервал, мес 6
Межповерочный интервал, мес. 12

Гарантийный срок эксплуатации, мес:

- датчик-сигнализатор ДАТ-М

- термохимический датчик



18

12

Условия эксплуатации датчиков-газоанализаторов

Температура окружающей среды:

- ДАТ-М -01, ДАТ-М -05

- ДАТ-М -02, ДАТ-М -06

- ДАТ-М -03, ДАТ-М -04



от -40 до 50°С

от -50 до 50°С

от -60 до 50°С

Атмосферное давление

от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)

Относительная влажность воздуха

от 30 до 95 % при температуре 35 °С и более низких температурах без конденсации влаги



Примечания:

- возможна установка значения ПОРОГ2 для сигнализаторов ДАТ-М-02, -03, -04, отличного от приведенного, что должно оговариваться при заказе сигнализаторов.

Диапазон регулировки (для сигнализаторов ДАТ-М-01, ДАТ-М-05, -06 всех исполнений) или установки (для сигнализаторов ДАТ-М-02, -03, -04) значений порогов сигнализации от 5 до 50 % НКПР.



Сервисное ПО предназначено для работы сигнализаторов ДАТ-М по цифровому каналу RS-485 в соответствии с протоколом MODBUS RTU и выполняет следующие функции:

  • опрос параметров (измеренное значение содержания определяемого компонента);
  • корректировку нулевых показаний и чувствительности каждого из подключенных сигнализаторов;
  • запись/считывание значений ПОРОГ 1 и ПОРОГ 2.



Допустимые комбинации приборов при питании сигнализаторов от блоков БПС-21М ИБЯЛ.411111.042, БПС-21М3 ИБЯЛ.411111.047 и БРС ИБЯЛ.411111.036

Наименование сигнализатора

БПС-21М, БПС-21М3 взрывоза-щищенные исполнения с искробезопасной цепью уровня «ib»

БПС-21М3 невзрыво-защищенные исполнения

БПС-21М невзрыво-защищенные исполнения

БПС-21М-М ИБЯЛ.411111.042-04 БРС ИБЯЛ.411111.036 БРС ИБЯЛ.411111.036-01/-02 (взрывозащищенные)

БРС ИБЯЛ.411111.036-03/-04 (невзрыво-защищенные)

ДАТ-М-01 + - - - - + -
ДАТ-М-02 + - - - - + -
ДАТ-М-03 + - - - - + -
ДАТ-М-04 - - - - + - -
ДАТ-М-05 - + + - - - +
ДАТ-М-05Х - + + - - - +
ДАТ-М-05ХН - -   - - - -
ДАТ-М-05Г - + + - - - +
ДАТ-М-05ГХ - + + - - - +
ДАТ-М-05ГХН - - - - - - -
ДАТ-М-06 - - - + - - -
ДАТ-М-06ТР - + - + - - -
ДАТ-М-06ТРХ - + - + - - -
ДАТ-М-06ТРХН - - - + - - -
ДАТ-М-06Г - - - + - - -
ДАТ-М-06ГТР - - - + - - -
ДАТ-М-06ГТРХ - - - + - - -
ДАТ-М-06ГТРХН - - - + - - -



Примечание - при работе с блоками БПС-21М, БПС-21М3, БРС используется выходной сигнал постоянного тока. При работе с БПС-21М-М – цифровой канал связи RS-485, суммарный ток потребления при этом не должен превышать приведенного в ИБЯЛ.411111.042-04 РЭ.





Комплект поставки датчиков ДАТ-М:

  • датчик-сигнализатор ДАТ-М,
  • ведомость эксплуатационных документов
  • комплект ЗИП для датчика ДАТ-М*,
  • техническая документация.

Комплект ЗИП к ДАТ-М-06 ИБЯЛ.413216.044-04 ЗИ - втулка, гильза, колпачок, розетка.



Дополнительно к датчикам ДАТ-М, за отдельную плату, поставляются:

Наименование Внешний вид Краткое описание Подробное описание

ГСО-ПГС (баллоны с поверочными газовыми смесями):

- ИБЯЛ.061656.010-61 - воздух кл.1 ГОСТ 17433-80 (4 л);

- ИБЯЛ.061656.010-161 - воздух кл.1 ГОСТ 17433-80 (8 л);

- ИБЯЛ.061656.010-34.06 - состава СН4-воздух, номинальное содержание объемной доли СН4 - 1,82 %, номер по Госреестру – 10095-2012 (4 л);

- ИБЯЛ.061656.010-52 - состава С6Н14-воздух, номинальное содержание объемной доли С6Н14 - 0,475 %, номер по Госреестру – 10463-2014 (4 л);

поверочные смеси ГСО-ПГС для дат-м для градуировки, аттестации и поверки средств измерений содержания компонентов в газовых средах, аттестации методик выполнения измерений, а также для контроля правильности результатов измерений, выполняемых по стандартизованным методикам
ВТР ИБЯЛ.306577.002 (вентиль точной регулировки, латунь) ВТР вентиль точное регулировки для датчиков дат-м для регулирования анализируемой газовой среды и перекрытия газопроводов >> Перейти
ИР ИБЯЛ.418622.003-05 (индикатор расхода) Индикатор расхода ИР для датчиков-сигнализаторов дат-м для индикации расхода анализируемой газовой среды >> Перейти
Пульт контроля исполнений ИБЯЛ.422411.005 (для ДАТ-М-06 пульт контроля ИБЯЛ.422411.005-02) Пульт контроля исполнений для дат-м для индикации и корректировки показаний цифровых и аналоговых датчиков по цифровому каналу связи и по унифицированному выходному токовому сигналу (4-20) мА, а также для контроля работоспособности и индикации показаний вспомогательных датчиков давления >> Перейти
БМС ИБЯЛ.411531.005-09 (блок местной сигнализации) для подключения к сигнализаторам ДАТ-М -01, ДАТ-М -02, ДАТ-М -03, ДАТ-М -04 БМС блок местной сигнализации для дат-м обеспечивают выдачу световой и звуковой сигнализации при достижении выходным токовым сигналом с датчика фиксированного порога срабатывания >> Перейти
БПС-21М ИБЯЛ.411111.042 (согласно исполнению) для ДАТ-М (ИБЯЛ.413216.044) бпс-21м блок питания и сигнализации для датчиков дат-м для применения в системах контроля параметров на различных промышленных объектах; питания и сбора информации от датчиков с унифицированным выходным сигналом, обработки принятой информации, выдачи световой и звуковой сигнализации при превышении (уменьшении) заданного уровня сигнала; >> Перейти
БПС-21М3 ИБЯЛ 411111047 (согласно исполнению) исполнение на DIN-рейку для ДАТ-М (ИБЯЛ.413216.044) БПС-21М3 ИБЯЛ 411111047 блок питания и сигнализации для формирования, в том числе искробезопасного, напряжения питания датчиков; измерения входного сигнала постоянного тока (в том числе искробезопасного), выдаваемого подключенным устройством; выдачи измеренной информации по цифровому каналу связи RS-485 по запросу от внешнего устройства; выдачи световой сигнализации при превышении/понижении установленных пороговых значений с одновременным замыканием «сухих» контактов реле. >> Перейти
БП-1 (блок пробоотбора) БП-1 блок пробоподготовки для дат-м для очистки от механических примесей, снижения влагосодержания, обеспечения расхода анализируемой газовой смеси, контроля и регулирования расхода пробы >> Перейти
Трубка ПВХ 4х1,5мм, ТУ6-01-1196-79
Фильтр ИБЯЛ.061425.007 (для защиты ТХД от вредных веществ)
Колпачок для защиты от ветра ИБЯЛ.305131.033
Комплект пополнения ИБЯЛ.305659.012 (фильтр для защиты от пыли)

Термохимический датчик взамен отработавшего свой ресурс:

- ИБЯЛ.413226.066 для сигнализаторов ДАТ-М-01/-02/-03/-04 (ИБЯЛ.305658.001-03 датчик в транспортной упаковке);

- ИБЯЛ.413226.065-03 для сигнализаторов ДАТ-М-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН;

- ИБЯЛ.418429.075 для исполнений ДАТ-М-05Г/-05ГХ/-05ГХН/-06Г/-06ГТР/-06ГТРХ/-06ГТРХН (ИБЯЛ.305658.004 - датчик в транспортной упаковке);

- пара элементов для ТХД ИБЯЛ.413226.089 для сигнализаторов ДАТ-М-01/-02/-03/-04/-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/- 06ТРХН (комплект элементов ИБЯЛ.305649.024 - пара элементов в упаковке);


Ключ АПИ8.892.013 (для сигнализаторов ДАТ-М-05Г/-05ГХ/-05ГХН/-06Г/-06ГТР/-06ГТРХ/-06ГТРХН, используется при замене ТХД)
БПС-21 ИБЯЛ.411111.034 (согласно исполнению) блок питания и сигнализации для подключения к сигнализаторам ДАТ-М-04
Стилус ИБЯЛ.413929.005 (для ДАТ-М-05/-06 всех исполнений)
Диск ИБЯЛ.431212.030 с программным обеспечением
*Кабельный ввод ВК-С-ВЭЛ2БМ-М20-Ехd-В1,5 ИБЯЛ.305311.011 под бронированный кабель
*Кабельный ввод ВК-С-ВЭЛ-4Т-М20-ММРн15 В1,5 ИБЯЛ.305311.011-01

ДУ15 (под металлорукав)


*Кабельный ввод ВК-С-ВЭЛ-4Т-М20-ММРн20 В1,5 ИБЯЛ.305311.011-02 ДУ20 (под металлорукав)
*Кабельный ввод ВК-С-ВЭЛ-4Т-М20-ММРн25 В1,5 ИБЯЛ.305311.011-03 ДУ25(под металлорукав)
*Кабельный ввод ВК-С-ВЭЛ-4Т-М20-Ехd-G1/2 В1,5 ИБЯЛ.305311.011-04;
Муфта переходная МП-С-нG1/2 / вG1 ¼; Муфта ММРн32-G1 1/4
ДУ32 (под металлорукав)
*Кабельный ввод ВК-С-ВЭЛ-4Т-М20-G1/2 В1,5 ИБЯЛ.305311.011-05 ДУ15 (труба)
*Кабельный ввод ВК-С-ВЭЛ-4Т-М20-G3/4 В1,5 ИБЯЛ.305311.011-06 ДУ20 (труба)
*Кабельный ввод ВК-С-ВЭЛ-4Т-М20-G1 В1,5 ИБЯЛ.305311.011-07 ДУ25 (труба)

*Кабельный ввод ВК-С-ВЭЛ-4Т-М20-Ехd-G1/2 В1,5 ИБЯЛ.305311.011-08;

Муфта соединительная МС-С-нG1/2 / вG1 1/4

ДУ32 (труба)



Примечание:

* - датчики газоанализаторы моделей ДАТ-М-05, ДАТ-М-06 дополнительно комплектуются кабельным вводом и заглушкой либо двумя кабельными вводами необходимой модификаций. Требуемое количество кабельных вводов и их модификацию необходимо уточнять при заказе.



Максимальная ДЛИНА ЛИНИИ СВЯЗИ  - 1000 м.

Марка кабеля:

  • ШВВП 3х0,5; 3х0,75.
  • ПВС 3х0,5; 3х0,75; 3х1,0; 3х1,5.
  • ШВЛ 3х0,5; 3х0,75.
  • ШТЛ 3х0,12 .
  • ППВ 3х0,75; 3х1,0; 3х1,5.
  • ШВВ 3х0,35.
  • РПШ 3х0,35; 3х0,5; 3х0,75; 3х1,0; 3х1,5.

При питании датчиков ДАТ-М от БПС-21М параметры линии связи должны быть: С0 = 0,25 мкФ, L0 = 1 мГн, сопротивление линии связи - не более 10 Ом на жилу. При питании от других источников питания во взрывобезопасном исполнении параметры искробезопасных цепей должны быть: Сi = 0,022 мкФ; Li = 47 мкГн; Ui = 24 В; Pi = 2,5 Вт; Ii = 250 мА.



Шкала взрывоопасности нефти, бензина, дизельного топлива



ВКПР





НКПРП








5% НКПРП
ПДВК





0,7% НКПРП
ПДК


Нефть - 195 000 мг/м3 (об. д. 6,5%)
Бензин - 212 000 мг/м3 (об. д. 5,2%).
Дизельное топливо - 370 000 мг/м3 (об. д. 7,5%)




Нефть - 42 000 мг/м3 (об. д. 1,4%)
Бензин - 32 600 мг/м3 (об. д. 0,8%)
Дизельное топливо - 69 200 мг/м3 (об. д. 1,4%)







Нефть - 2 100 мг/м3 (об. д. 0,07%)
Бензин - 1 630 мг/м3 (об. д. 0,04%)
Дизельное топливо - 3 460 мг/м3 (об. д. 0,07%)





Нефть - 300 мг/м3 (об. д. 0,010%)
Бензин - 100 мг/м3 (об. д. 0,002%)
Дизельное топливо - 300 мг/м3

ДИАПАЗОН ВЗРЫВАЕМОСТИ

КОНЦЕНТРАЦИЯ ВЗРЫВООПАСНАЯ.

ЗАПРЕЩЕНО ПРОВЕДЕНИЕ ВСЕХ ВИДОВ РАБОТ

КОНЦЕНТРАЦИЯ ОПАСНАЯ ДЛЯ ЗДОРОВЬЯ ЧЕЛОВЕКА

КОНЦЕНТРАЦИЯ БЕЗОПАСНАЯ.

РАЗРЕШЕНО ПРОВЕДЕНИЕ ВСЕХ ВИДОВ РАБОТ










Скачать руководство по эксплуатации

Прайс:

ДАТ-М датчики-сигнализаторы

Цена без НДС, руб.

Цена с НДС, руб.

ДАТ-М-01 ИБЯЛ413216044 датчик-сигнализатор термохимический, IP54, цифровая индикация, основной вид взрывозащиты "ib", питание 10-24В, рабочая температура от -40 до +50°С, токовый выход 4-20 мА (общий минус с питанием), для БПС-21М (с в/з "искробезопасная цепь")21473
25338
ДАТ-М-02 ИБЯЛ413216044-01 датчик-сигнализатор термохимический, IP54, без индикации, на длинные линии, основной вид взрывозащиты "ib", питание 10-16В, рабочая температура от -60 до +50°С, токовый выход 4-20 мА (общий минус с питанием), для БПС-21М (с в/з "искробезопасная цепь")22127
26110
ДАТ-М-03 ИБЯЛ413216044-02 датчик-сигнализатор термохимический, IP54, без индикации, основной вид взрывозащиты "ib", питание 10-24В, рабочая температура от -60 до +50°С, токовый выход 4-20 мА (общий минус с питанием), для БПС-21М (с в/з "искробезопасная цепь")15751
18586
ДАТ-М-04 ИБЯЛ413216044-03 датчик-сигнализатор термохимический, IP54, без индикации, основной вид взрывозащиты "ib", питание 10-16В, рабочая температура от -60 до +50°С, токовый выход 4-20 мА (общий плюс с питанием), для БПС-21 (старого образца)15860
18715
ДАТ-М-05 ИБЯЛ413216044-04 датчик-сигнализатор термохимический, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40 до +50°С, поверочный компонент - СН4, токовый выход 4-20 мА, для БПС-21М (без в/з)47797
56400
ДАТ-М-05Г ИБЯЛ413216044-11 датчик-сигнализатор термохимический, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40 до +50°С, поверочный компонент - С6Н14, токовый выход 4-20 мА, для БПС-21М (без в/з)41529
49004
ДАТ-М-05ГХ ИБЯЛ413216044-12 датчик-сигнализатор термохимический, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40 до +50°С, поверочный компонент - С6Н14, токовый выход 4-20 мА с HART-протоколом, для БПС-21М (без в/з)43818
51705
ДАТ-М-05ГХН ИБЯЛ413216044-13 датчик-сигнализатор термохимический, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -60 до +50°С, поверочный компонент - С6Н14, токовый выход 4-20 мА с HART-протоколом, для БПС-21М (без в/з)53465
63089
ДАТ-М-05Х ИБЯЛ413216044-06 датчик-сигнализатор термохимический, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40 до +50°С, поверочный компонент - СН4, токовый выход 4-20 мА с HART-протоколом, для БПС-21М (без в/з)48396
57107
ДАТ-М-05ХН ИБЯЛ413216044-07 датчик-сигнализатор термохимический, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -60 до +50°С, поверочный компонент - СН4, токовый выход 4-20 мА с HART-протоколом, для БПС-21М (без в/з)60441
71320
ДАТ-М-06 ИБЯЛ413216044-05 датчик-сигнализатор термохимический, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40 до +50°С, поверочный компонент - СН4, токовый выход отсутствует, RS485 (по MODBUS-RTU), для работы с БПС-21М-М47906
56529
ДАТ-М-06Г ИБЯЛ413216044-14 датчик-сигнализатор термохимический, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40 до +50°С, поверочный компонент - С6Н14, токовый выход отсутствует, RS485 (по MODBUS-RTU), для работы с БПС-21М-М40167
47397
ДАТ-М-06ГТР ИБЯЛ413216044-15 датчик-сигнализатор термохимический, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40 до +50°С, поверочный компонент - С6Н14, токовый выход 4-20 мА и исполнительные реле (порог1, порог2 и отказ), RS485 (по MODBUS-RTU), для работы с БПС-21М-М47906
56529
ДАТ-М-06ГТРХ ИБЯЛ413216044-16 датчик-сигнализатор термохимический, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40 до +50°С, поверочный компонент - С6Н14, токовый выход 4-20 мА с HART-протоколом и исполнительными реле (порог1, порог2 и отказ), RS485 (по MODBUS-RTU), для работы с БПС-21М-М49813
58779
ДАТ-М-06ГТРХН ИБЯЛ413216044-17 датчик-сигнализатор термохимический, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -60 до +50°С, поверочный компонент - С6Н14, токовый выход 4-20 мА с HART-протоколом и исполнительными реле (порог1, порог2 и отказ), RS485 (по MODBUS-RTU), для работы с БПС-21М-М60550
71449
ДАТ-М-06ТР ИБЯЛ413216044-08 датчик-сигнализатор термохимический, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40° до +50 °С, поверочный компонент - СН4, токовый выход 4-20 мА и исполнительные реле (порог1, порог2 и отказ), RS485 (по MODBUS-RTU), для работы с БПС-21М-М54337
64118
ДАТ-М-06ТРХ ИБЯЛ413216044-09 датчик-сигнализатор термохимический, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40 до +50°С, поверочный компонент - СН4, токовый выход 4-20 мА с HART-протоколом и исполнительными реле (порог1, порог2 и отказ), RS485 (по MODBUS-RTU), для работы с БПС-21М-М56135
66239
ДАТ-М-06ТРХН ИБЯЛ413216044-10 датчик-сигнализатор термохимический, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -60 до +50°С, поверочный компонент - СН4, токовый выход 4-20 мА с HART-протоколом и исполнительными реле (порог1, порог2 и отказ), RS485 (по MODBUS-RTU), для работы с БПС-21М-М65509
77301

Дополнительное оснащение

Цена без НДС, руб.

Цена с НДС, руб.

HART-коммуникатор ИБЯЛ467239005 (только для исполнений сигнализаторов ДАТ-М с HART-протоколом)521020
614804
Диск с сервисным ПО ИБЯЛ4312142422147
2533
Кабельный ввод ВК-С-ВЭЛ-4Т-М20-G1 В1,5 ИБЯЛ305311011-07 для подключения кабеля в трубной проводке d G1 (ДУ25) к датчикам ДАТ-М-05, ДАТ-М-061394
1645
Кабельный ввод ВК-С-ВЭЛ-4Т-М20-G1/2 В1,5 ИБЯЛ305311011-05 для подключения кабеля в трубной проводке d G1/2 (ДУ15) к датчикам ДАТ-М-05, ДАТ-М-06498
588
Кабельный ввод ВК-С-ВЭЛ-4Т-М20-G3/4 В1,5 ИБЯЛ305311011-06 для подключения кабеля в трубной проводке d G3/4 (ДУ20) к датчикам ДАТ-М-05, ДАТ-М-06852
1005
Кабельный ввод ВК-С-ВЭЛ-4Т-М20-Ехd-G1/2 В1,5 ИБЯЛ305311011-04 c муфтой переходной МП-С-нG1/2 / вG1 1/4 и муфтой ММРн32-G1 1/4 для подключения кабеля в металлорукаве d М32 к датчикам ДАТ-М-05, ДАТ-М-062562
3023
Кабельный ввод ВК-С-ВЭЛ-4Т-М20-Ехd-G1/2 В1,5 ИБЯЛ305311011-08 с муфтой соединительной МС-С-нG1/2 / вG1 1/4 для подключения кабеля в трубной проводке d G1 1/4 (ДУ32) к датчикам ДАТ-М-05, ДАТ-М-065123
6045
Кабельный ввод ВК-С-ВЭЛ-4Т-М20-ММРн15 В1,5 ИБЯЛ305311011-01 для подключения кабеля в металлорукаве d М15 к датчикам ДАТ-М-05, ДАТ-М-06996
1175
Кабельный ввод ВК-С-ВЭЛ-4Т-М20-ММРн20 В1,5 ИБЯЛ305311011-02 для подключения кабеля в металлорукаве d М20 к датчикам ДАТ-М-05, ДАТ-М-061085
1280
Кабельный ввод ВК-С-ВЭЛ-4Т-М20-ММРн25 В1,5 ИБЯЛ305311011-03 для подключения кабеля в металлорукаве d М25 к датчикам ДАТ-М-05, ДАТ-М-061284
1515
Кабельный ввод ВК-С-ВЭЛ2БМ-М20-Ехd-В1,5 ИБЯЛ305311011 для подключения бронированного кабеля к датчикам ДАТ-М-05, ДАТ-М-061095
1292
Пульт контроля исполнений ИБЯЛ422411005, к термохимическому датчику-сигнализатору ДАТ-М 26705
31512
Стилус ИБЯЛ413629005 (для корректировки показаний ДАТ-М-05, -06)576
680

ЗИП к прибору

Цена без НДС, руб.

Цена с НДС, руб.



Предусмотрены скидки в зависимости от количества заказываемого оборудования. Для того чтобы узнать точную цену, присылайте заявки на e-mail gaz-rf@mail.ru с обратными контактными данными.

© ГАЗОАНАЛИТИКА.РФ, 2018
