БПС-21М

ИБЯЛ 411111042

блок питания и сигнализации

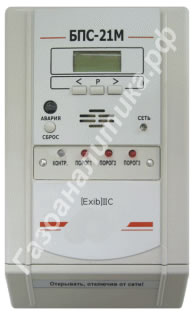

БПС-21М блок питания и сигнализацииБПС-21М блок питания и сигнализацииБПС-21М блок питания и сигнализации   Посмотреть все цены





Блок питания и сигнализации БПС-21М предназначен для:

- питания датчиков-сигнализаторов ДАТ-М, сигнализаторов СТМ-30-10 - СТМ-30-16, датчиков-газоанализаторов  ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических АП430-02 ;

- измерения входных токовых сигналов от датчиков по каждому каналу;

- выдачи световой и звуковой сигнализации при превышении/понижении установленных пороговых значений с одновременным переключением "сухих" контактов реле.



Область применения блока питания и сигнализации БПС-21М: обнаружение довзрывоопасных концентраций горючих газов и паров, контроль содержания вредных веществ и кислорода в воздухе рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, аналитический контроль технологических вод и водных растворов на предприятиях электро- и теплоэнергетики, химической, металлургической, целлюлозно-бумажной, нефтеперерабатывающей, пищевой, фармацевтической и других отраслей промышленности, в сельском хозяйстве и экологии.



Блоки БПС-21М являются стационарными автоматическими приборами.

Режим работы БПС-21М - непрерывный.

Рабочее положение блоков БПС-21М - вертикальное.



Технические характеристики блока питания и сигнализации БПС-21М

Характеристика БПС-21М Значение
Питание БПС-21М, В от 150 до 253 В (действующее значение) частотой (50 ± 1) Гц
Время прогрева БПС-21М, мин, не более 5
Потребляемая мощность БПС-21М, ВА, не более

60 (при максимальной нагрузке по каждому каналу)

10 (для БПС-21М-1ВБ (ВБТ, ВЦТ) )

Время установления показаний, с, не более 5

Выходное напряжение БПС-21М:

- взрывозащищенное исполнение

- невзрывозащищенное



16 В (ток ограничения 200 мА) гальванически развязанное (искробезопасное)

24±0,5 В (ток ограничения 350 мА) гальванически связанное

Выходные сигналы

токовый выход 4-20 мА (кроме БПС-21М-1ВБ и БПС-21М-М)

"сухие" контакты реле

RS-485 протокол MODBUS RTU (в модиф. с нечетным количеством каналов и в БПС-21М-М)

Степень пылевлагозащиты БПС-21М IP20
Маркировка взрывозащиты (кроме БПС-21М-М, -2Ц, -2Б, -4Ц, -4Б, -7Ц, -7Б, -8Ц, -8Б, -11Ц, -11Б, -12Ц, -12Б) [Exib]IIC или [Exib]IIВ

Габаритные размеры блока питания и сигнализации, мм:

- БПС-21М-12, -11

- БПС-21М-8, -7

- БПС-21М-4

- БПС-21М-2

- БПС-21М-1ВБ, -1ВБТ, -1ВЦТ

- БПС-21М-М



483х210х90

341х210х190

219х210х190

158х210х90

145х70х250

220х210х190

Масса БПС-21М, кг:

- БПС-21М-12, -11

- БПС-21М-8, -7

- БПС-21М-4

- БПС-21М-2

- БПС-21М-1ВБ, -1ВБТ, -1ВЦТ

- БПС-21М-М



15,0

9,0

6,0

4,0

2,0

6,0

Средняя наработка на отказ, не менее, ч 30000
Срок службы БПС-21М, лет 10
Рабочая температура окружающей среды

от 1°С до 50 °С

от 50°С до 60°С кратковременно, в течение 6ч.

Рабочее атмосферное давление

от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)

Рабочая относительная влажность воздуха 80 % при температуре 35 °С



Блоки питания и сигнализации БПС-21М-2ВБ, -2ВЛ, -2ВЦ, -4ВБ, -4ВЛ, -4ВЦ, -7ВБ, -7ВЛ, -7ВЦ, -8ВБ, -8ВЛ, -8ВЦ, -11ВБ , -11ВЛ, -11ВЦ, -12ВБ, -12ВЛ, -12ВЦ выполняют следующие функции:

  • выдачу непрерывной световой индикации зеленого цвета «СЕТЬ», свидетельствующую о подаче напряжения питания переменного тока на блоки с одновременным переключением "сухих" контактов реле СТАТУС;
  • выдачу искробезопасного напряжения питания постоянного тока для питания датчиков;
  • измерение входных токовых сигналов 4-20 мА от датчиков по каждому каналу;
  • выдачу выходных гальванически развязанных токовых сигналов 4-20 мА, соответствующих входным токовым сигналам по каждому каналу;
  • цифровую индикацию измеренного значения входного токового сигнала, в миллиамперах, или пересчитанного в показания соответствующего датчика согласно установленному диапазону измерений по каждому каналу (кроме БПС-21М-2ВБ, -4ВБ, -7ВБ, -8ВБ, -11ВБ, -12ВБ);
  • выдачу непрерывной световой сигнализации зеленого цвета «НОРМА»;
  • выдачу световой сигнализации красного цвета «ПОРОГ 1», «ПОРОГ 2», «ПОРОГ 3» с одновременным переключением групп "сухих" контактов реле ПОРОГ 1, ПОРОГ 2, ПОРОГ 3 при повышении/понижении измеренного значения входного токового сигнала относительно установленных пороговых значений по каждому каналу;
  • выдачу непрерывной световой сигнализации желтого цвета «ОТКАЗ» с одновременным переключением групп "сухих" контактов реле ОТКАЗ при величине входного токового сигнала менее 3 мА по каждому каналу; - выдачу звуковой сигнализации при срабатывании сигнализаций «ПОРОГ 1», «ПОРОГ 2», «ПОРОГ 3» или «ОТКАЗ» по любому из каналов (только для БПС-21М-7ВБ, -7ВЛ, -7ВЦ, -11ВБ, -11ВЛ, -11ВЦ);
  • связь с внешним устройством по цифровому каналу с интерфейсом RS-485 (только для БПС-21М-7ВБ, -7ВЛ, -7ВЦ, -11ВБ, -11ВЛ, -11ВЦ). Скорость обмена 9600 бод, логический протокол MODBUS RTU.

Блоки питания и сигнализации БПС-21М-1ВБ, 1ВБТ, -1ВЦТ выполняют следующие функции:

  • индикацию включения - непрерывную зеленую световую «СЕТЬ», свидетельствующую о подаче напряжения питания переменного тока на блоки;
  • выдачу искробезопасного напряжения питания постоянного тока для питания датчика;
  • измерение входного унифицированного токового сигнала 4-20 мА от датчика;
  • выдачу выходного гальванически развязанного унифицированного токового сигнала 4-20 мА, соответствующего входному унифицированному токовому сигналу (кроме БПС-21М-1ВБ);
  • цифровую индикацию измеренного значения входного унифицированного токового сигнала в миллиамперах или пересчитанного в показания соответствующего датчика согласно выбранному диапазону измерений (только для БПС-21М-1ВЦТ);
  • выдачу сигнализации «КОНТР» - непрерывной световой зеленого цвета, свидетельствующей о нормальной работе блоков;
  • выдачу сигнализации «КОНТР» - непрерывной световой красного цвета с одновременным переключением групп "сухих" контактов реле ОТКАЗ при величине входного токового сигнала менее 3 мА;
  • выдачу сигнализации «ПОРОГ1», «ПОРОГ2», «ПОРОГ3» - непрерывной световой красного цвета с одновременным переключением групп "сухих" контактов реле ПОРОГ1, ПОРОГ2, ПОРОГ3 при повышении (понижении) измеренного значения входного токового сиг- нала относительно установленных пороговых значений;
  • выдачу сигнализации «АВАРИЯ» - непрерывной световой красного цвета с одновременным включением звуковой сигнализации при срабатывании сигнализации «ПОРОГ1» для блоков БПС-21М-1ВБТ, -1ВБ и при повышении (понижении) измеренного значения входного токового сигнала относительно установленного порогового значения для блока БПС-21М-1ВЦТ;
  • связь с внешним устройством по цифровому каналу с интерфейсом RS-485 (только для БПС-21М-1ВЦТ). Скорость обмена 9600 бод, логический протокол MODBUS RTU.

Блоки питания и сигнализации БПС-21М-2Б, 2Ц, -4Б, 4Ц, -7Б, 7Ц, -8Б, 8Ц, -11Б, 11Ц, -12Б, 12Ц выполняют следующие функции:

  • выдачу непрерывной световой сигнализации зеленого цвета «СЕТЬ», свидетельствующей о подаче напряжения питания переменного тока на блоки с одновременным переключением "сухих" контактов реле СТАТУС;
  • выдачу напряжения питания постоянного тока для питания датчиков без предъявления требований к взрывозащите;
  • измерение входных токовых сигналов 4-20 мА от датчиков по каждому каналу;
  • выдачу выходных гальванически развязанных токовых сигналов 4-20 мА, соответствующих входным токовым сигналам по каждому каналу;
  • цифровую индикацию измеренного значения входного токового сигнала в миллиамперах или пересчитанного в показания соответствующего датчика согласно выбранному диапазону измерений по каждому каналу (кроме БПС-21М-2Б, -4Б, -7Б, -8Б,-11Б, -12Б);
  • выдачу непрерывной световой сигнализации зеленого цвета «НОРМА»;
  • выдачу световой сигнализации красного цвета «ПОРОГ1», «ПОРОГ2», «ПОРОГ3» с одновременным переключением групп "сухих" контактов реле ПОРОГ1, ПОРОГ2, ПОРОГ3 при повышении (понижении) измеренного значения входного токового сигнала относительно установленных пороговых значений по каждому каналу;
  • выдачу непрерывной световой сигнализации желтого цвета «ОТКАЗ» с одновременным переключением групп "сухих" контактов реле ОТКАЗ при величине входного токового сигнала менее 3 мА по каждому каналу;
  • выдачу звуковой сигнализации при срабатывании сигнализаций «ПОРОГ1», «ПОРОГ2», «ПОРОГ3» или «ОТКАЗ» по любому из каналов (только для БПС-21М-7Б, 7Ц, -11Б, -11Ц);
  • связь с внешним устройством по цифровому каналу с интерфейсом RS-485 (только для БПС-21М-7Б, 7Ц, -11Б, -11Ц). Скорость обмена 9600 бод, логический протокол MODBUS RTU.

Блоки питания и сигнализации БПС-21М-М выполняют следующие функции:

  • индикацию включения - непрерывную зеленую световую «СЕТЬ», свидетельствующую о подаче на блок напряжения питания переменного тока с одновременным переключением "сухих" контактов реле СТАТУС;
  • выдачу напряжения питания постоянного тока для питания датчиков;
  • связь с датчиками, включенными в шлейф по цифровому каналу RS-485;
  • связь с внешними устройствами по цифровым каналам связи RS-485 и Ethernet;
  • выдачу сигнализации «ОТКАЗ» - непрерывной световой желтого цвета при поступлении от любого из датчиков, включенных в шлейф, сигнала об отказе, а также при обрыве линии питания датчиков с одновременным выводом сообщения на индикаторе о причине срабатывания сигнализации;
  • выдачу сигнализации «ПОРОГ1», «ПОРОГ2», «ПОРОГ3» - непрерывной световой красного цвета при срабатывании соответствующей сигнализации на любом из датчиков, включенных в шлейф, с одновременным выводом сообщения на индикаторе о номере сработавшего датчика;
  • выдачу звуковой сигнализации при срабатывании сигнализации «ПОРОГ1», «ПОРОГ2», «ПОРОГ3» или «ОТКАЗ»;
  • выдачу сигнала во внешнюю цепь - 8 групп "сухих" переключающихся контактов реле (РЕЛЕ1 … РЕЛЕ8), программно назначаемых на переключение при срабатывании сигнализации «ПОРОГ1» или «ПОРОГ2» или «ПОРОГ3» или «ОТКАЗ» по любому датчику или группе датчиков;
  • индикацию измеренных значений каждого датчика в шлейфе;
  • архивирование в режиме реального времени результатов измерений и состояния каждого датчика в шлейфе (при подключении 64 датчиков и интервале между записями 3 мин время заполнения архива - 24 ч).



Модификации блока питания и сигнализации БПС-21М

Наименование модификации БПС-21М Обозначение Количество токовых выходов Наличие взрывозащиты (подгруппа оборудования) Наличие интерфейса RS-485 Modbus RTU Количество подключаемых датчиков (каналов) Количество релейных выходов Наличие звуковой сигнализации Наличие цифровой индикации
БПС-21М-1ВБ ИБЯЛ.411111.042 - IIC - 1 4 + -
БПС-21М-1ВБТ ИБЯЛ.411111.042-01 1 IIC - 1 4 + -
БПС-21М-1ВЦТ ИБЯЛ.411111.042-02 1 IIC + 1 4 + +
БПС-21М-2ВЦ ИБЯЛ.411111.042-20 2 IIC - 2 9 - +
БПС-21М-2ВЛ ИБЯЛ.411111.042-21 2 IIB - 2 9 - +
БПС-21М-2ВБ ИБЯЛ.411111.042-22 2 IIC - 2 9 - -
БПС-21М-2Ц ИБЯЛ.411111.042-33 2 - - 2 9 - +
БПС-21М-2Б ИБЯЛ.411111.042-34 2 - - 2 9 - -
БПС-21М-4ВЦ ИБЯЛ.411111.042-17 4 IIC - 4 17 - +
БПС-21М-4ВЛ ИБЯЛ.411111.042-18 4 IIB - 4 17 - +
БПС-21М-4ВБ ИБЯЛ.411111.042-19 4 IIC - 4 17 - -
БПС-21М-4Ц ИБЯЛ.411111.042-31 4 - - 4 17 - +
БПС-21М-4Б ИБЯЛ.411111.042-32 4 - - 4 17 - -
БПС-21М-7ВЦ ИБЯЛ.411111.042-14 7 IIC + 7 29 + +
БПС-21М-7ВЛ ИБЯЛ.411111.042-15 7 IIB + 7 29 + +
БПС-21М-7ВБ ИБЯЛ.411111.042-16 7 IIC + 7 29 + -
БПС-21М-7Ц ИБЯЛ.411111.042-29 7 - + 7 29 + +
БПС-21М-7Б ИБЯЛ.411111.042-30 7 - + 7 29 + -
БПС-21М-8ВЦ ИБЯЛ.411111.042-11 8 IIC - 8 33 - +
БПС-21М-8ВЛ ИБЯЛ.411111.042-12 8 IIB - 8 33 - +
БПС-21М-8ВБ ИБЯЛ.411111.042-13 8 IIC - 8 33 - -
БПС-21М-8Ц ИБЯЛ.411111.042-27 8 - - 8 33 - +
БПС-21М-8Б ИБЯЛ.411111.042-28 8 - - 8 33 - -
БПС-21М-11ВЦ ИБЯЛ.411111.042-08 11 IIC + 11 45 + +
БПС-21М-11ВЛ ИБЯЛ.411111.042-09 11 IIB + 11 45 + +
БПС-21М-11ВБ ИБЯЛ.411111.042-10 11 IIC + 11 45 + -
БПС-21М-11Ц ИБЯЛ.411111.042-25 11 - + 11 45 + +
БПС-21М-11Б ИБЯЛ.411111.042-26 11 - + 11 45 + -
БПС-21М-12ВЦ ИБЯЛ.411111.042-05 12 IIC - 12 49 - +
БПС-21М-12ВЛ ИБЯЛ.411111.042-06 12 IIB - 12 49 - +
БПС-21М-12ВБ ИБЯЛ.411111.042-07 12 IIC - 12 49 - -
БПС-21М-12Ц ИБЯЛ.411111.042-23 12 - - 12 49 - +
БПС-21М-12Б ИБЯЛ.411111.042-24 12 - - 12 49 - -
БПС-21М-М ИБЯЛ.411111.042-04 - - + 64 8 + +



Примечание – в наименовании БПС-21М:
- В – взрывозащищенное исполнение
- Б – без индикации
- Ц – цифровая индикация
- Т – с токовым выходом
- Х – с HART входом
- М – с RS-485 входом





Модификации блока питания и сигнализации БПС-21, снятых с производства

Исполнения

Наименования

Количество каналов

Наличие искрозащиты

Количество порогов

Наличие цифровой индикации

Наличие токового выхода

ИБЯЛ.411111.034-12 БПС21-1-2В

1

+

2

-

-

ИБЯЛ.411111.034-13 БПС21-1-2ВБ

1

+

2

-

+

ИБЯЛ.411111.034-14 БПС21-1-2ВЦ

1

+

2

+

+

ИБЯЛ.411111.034-06 БПС21-4-2ВБ

4

+

2

-

+

ИБЯЛ.411111.034-07 БПС21-4-2ВЦ

4

+

2

+

+

ИБЯЛ.411111.034-08 БПС21-4-3ВБ

4

+

3

-

+

ИБЯЛ.411111.034-09 БПС21-4-3ВЦ

4

+

3

+

+

ИБЯЛ.411111.034-10 БПС21-4-2Б

4

-

2

-

+

ИБЯЛ.411111.034-11 БПС21-4-2Ц

4

-

2

+

+

ИБЯЛ.411111.034 БПС21-8-2ВБ

8

+

2

-

+

ИБЯЛ.411111.034-01 БПС21-8-2ВЦ

8

+

2

+

+

ИБЯЛ.411111.034-02 БПС21-8-3ВБ

8

+

3

-

+

ИБЯЛ.411111.034-03 БПС21-8-3ВЦ

8

+

3

+

+

ИБЯЛ.411111.034-04 БПС21-8-2Б

8

-

2

-

+

ИБЯЛ.411111.034-05 БПС21-8-2Ц

8

-

2

+

+



В - взрывозащищенное исполнение "[Exib]IIC".

Б - без цифровой индикации.

Ц - с цифровой индикацией.



Комплект поставки блока питания и сигнализации БПС-21М:

  • Блок питания и сигнализации БПС-21М,
  • Ведомость эксплуатационных документов,
  • Комплект эксплуатационных документов,
  • Комплект ЗИП.

За отдельную плату к блоку питания и сигнализации БПС-21М поставляются:



Скачать руководство по эксплуатации:






Прайс:

БПС-21М БЛОКИ ПИТАНИЯ И СИГНАЛИЗАЦИИ

Цена без НДС, руб.

Цена с НДС, руб.

БПС-21М-1-ВБ ИБЯЛ411111042 блок питания и сигнализации 1 канал, взрывозащищенный, без индикации, без токового выхода18857
22251
БПС-21М-1-ВБТ ИБЯЛ411111042-01 блок питания и сигнализации 1 канал, взрывозащищенный, без индикации, с токовым выходом21691
25595
БПС-21М-1-ВЦТ ИБЯЛ411111042-02 блок питания и сигнализации 1 канал, взрывозащищенный, цифровая индикация, RS-485 Modbus RTU, с токовым выходом25942
30612
БПС-21М-11Б ИБЯЛ411111042-26 блок питания и сигнализации 11 каналов, невзрывозащищенный, без индикации, RS-485 Modbus RTU, с CD диском в комплекте130582
154087
БПС-21М-11ВБ ИБЯЛ411111042-10 блок питания и сигнализации 11 каналов, взрывозащищенный, без индикации, RS-485 Modbus RTU, с CD диском в комплекте153908
181611
БПС-21М-11ВЦ ИБЯЛ411111042-08 блок питания и сигнализации 11 каналов, взрывозащищенный, цифровая индикация, RS-485 Modbus RTU, с CD диском в комплекте155271
183220
БПС-21М-11Ц ИБЯЛ411111042-25 блок питания и сигнализации 11 каналов, невзрывозащищенный, цифровая индикация, RS-485 Modbus RTU, с CD диском в комплекте133907
158010
БПС-21М-12Б ИБЯЛ411111042-24 блок питания и сигнализации 12 каналов, невзрывозащищенный, без индикации133580
157624
БПС-21М-12ВБ ИБЯЛ411111042-07 блок питания и сигнализации 12 каналов, взрывозащищенный, без индикации158922
187528
БПС-21М-12ВЦ ИБЯЛ411111042-05 блок питания и сигнализации 12 каналов, взрывозащищенный, цифровая индикация172057
203027
БПС-21М-12Ц ИБЯЛ411111042-23 блок питания и сигнализации 12 каналов, невзрывозащищенный, цифровая индикации140556
165856
БПС-21М-2Б ИБЯЛ411111042-34 блок питания и сигнализации 2 канала, невзрывозащищенный, без индикации38423
45339
БПС-21М-2ВБ ИБЯЛ411111042-22 блок питания и сигнализации 2 канал, взрывозащищенный, без индикации42183
49776
БПС-21М-2ВЦ ИБЯЛ411111042-20 блок питания и сигнализации 2 канала, взрывозащищенный, цифровая индикация43491
51319
БПС-21М-2Ц ИБЯЛ411111042-33 блок питания и сигнализации 2 канала, невзрывозащищенный, цифровая индикации40058
47268
БПС-21М-4Б ИБЯЛ411111042-32 блок питания и сигнализации 4 канала, невзрывозащищенный, без индикации56353
66497
БПС-21М-4ВБ ИБЯЛ411111042-19 блок питания и сигнализации 4 канал, взрывозащищенный, без индикации64746
76400
БПС-21М-4ВЦ ИБЯЛ411111042-17 блок питания и сигнализации 4 канала, взрывозащищенный, цифровая индикация65836
77686
БПС-21М-4Ц ИБЯЛ411111042-31 блок питания и сигнализации 4 канала, невзрывозащищенный, цифровая индикации59460
70163
БПС-21М-7Б ИБЯЛ411111042-30 блок питания и сигнализации 7 каналов, невзрывозащищенный, без индикации, RS-485 Modbus RTU, с CD диском в комплекте94176
111128
БПС-21М-7ВБ ИБЯЛ411111042-16 блок питания и сигнализации 7 каналов, взрывозащищенный, без индикации, RS-485 Modbus RTU, с CD диском в комплекте108763
128340
БПС-21М-7ВЦ ИБЯЛ411111042-14 блок питания и сигнализации 7 каналов, взрывозащищенный, цифровая индикация, RS-485 Modbus RTU, с CD диском в комплекте109545
129263
БПС-21М-7Ц ИБЯЛ411111042-29 блок питания и сигнализации 7 каналов, невзрывозащищенный, цифровая индикация, RS-485 Modbus RTU, с CD диском в комплекте96193
113508
БПС-21М-8Б ИБЯЛ411111042-28 блок питания и сигнализации 8 каналов, невзрывозащищенный, без индикации96084
113379
БПС-21М-8ВБ ИБЯЛ411111042-13 блок питания и сигнализации 8 каналов, взрывозащищенный, без индикации110308
130163
БПС-21М-8ВЦ ИБЯЛ411111042-11 блок питания и сигнализации 8 каналов, взрыовзащищенный, цифровая индикация114886
135565
БПС-21М-8Ц ИБЯЛ411111042-27 блок питания и сигнализации 8 каналов, невзрывозащищенный, цифровая индикации97610
115180
БПС-21М-М ИБЯЛ411111042-04 блок питания и сигнализации, опрос до 128 датчиков RS-485, RS-485 Modbus RTU, для шлейфового соединения датчиков72267
85275

Дополнительное оснащение

Цена без НДС, руб.

Цена с НДС, руб.

ЗИП к прибору

Цена без НДС, руб.

Цена с НДС, руб.

Модуль измер.преобраз. МИП-03 цифровой с выходом 0-1,0 В (базовая комплектация) ИБЯЛ41321603518525
21860
Модуль измер.преобраз. МИП-03 цифровой с выходом 4-20 мА ИБЯЛ413216035-0122230
26231
Модуль индикации и питания МИП-01 (бесшкальный) ИБЯЛ41321603412935
15263
Модуль преобразования основного питания МПОП-10 ИБЯЛ418112034 для бесшкального БПС13520
15954
Модуль преобразования основного питания МПОП-25 ИБЯЛ418112034-01 для цифрового БПС13520
15954


Предусмотрены скидки в зависимости от количества заказываемого оборудования. Для того чтобы узнать точную цену, присылайте заявки на e-mail gaz-rf@mail.ru с обратными контактными данными.

© ГАЗОАНАЛИТИКА.РФ, 2018
