ФП 12

переносной течеискатель-сигнализатор метана (CH4) и пропана (C3H8) или водорода (Н2)

ФП 22 переносной течеискатель-сигнализатор  метана (CH4) и пропана (C3H8) или водорода (Н2)   Посмотреть все цены



Переносной течеискатель-сигнализатор ФП 12 представляет собой высокочувствительный прибор взрывозащищенного исполнения, оснащенный встроенным микронасосом, предназначен для обнаружения утечек утечек метана (СН4) и пропана (С3Н8) или водорода (Н2) в воздухе, из газового оборудования или газопроводов под закрытым грунтом, оценки уровня загазованности, выдачи звуковой и световой сигнализации при превышении установленных пороговых значений объемной доли газов.

Течеискатель-сигнализатор ФП 12 можно использовать для оценки степени загазованности воздуха, а наличие световой и звуковой сигнализации дает возможность принять оперативные меры при превышении предельно допустимой концентрации газов в воздухе.

Область применения течеискателя ФП 12 - производственные помещения (ГРП, ГНС, котельные и тд.), подвалы, колодцы и другие газовые объекты, а также газопроводы высокого, среднего и низкого давления в которых возможно образование взрывоопасных смесей газов категорий IIA, IIB, групп Т1…Т4 по ГОСТ 30852.0 (ГОСТ Р 51330.0), в том числе и подземные газопроводы при проведении регламентных и ремонтно-восстановительных работ.



Течеискатель-сигнализатор ФП 12 имеет специальную маркировку взрывоопасности, что позволяет использовать его в зонах с повышенным риском взрывоопасности.

Конструктивно течеискатель-сигнализатор ФП 12 состоит из металлического корпуса с размещенными внутри него платами, отсеком питания, блоком искрозащиты, микронасосом и полупроводниковым сенсором ПГС-1Ех.

Модернизированный насос издает гораздо меньше шума, к тому же имеет более экономичный с точки зрения энергопотребления режим работы.

Течеискатели-сигнализаторы  ФП 12 ранней версии требовали разборку прибора для замены сенсора или аккумуляторов с последующей калибровкой. Более усовершенствованные аккумуляторы увеличили период автономной работы прибора, а контролер заряда сократил время зарядки батареи с восьми до четырех часов.

Поддерживаемые газы течеискателем ФП-12:

  • Метан (CH4) и пропан (C3H8)
  • Водород (H2) - в этом случае прибор калибруется только на водород.

Отличительные особенности течеискателя-сигнализатора ФП12:

  • Прочный металлический корпус.
  • Большой жидкокристаллический дисплей. Крупные символы, высокая контрастность, хорошо виден на солнце, яркая подсветка, хорошая динамика изображения на морозе, индикатор разряда аккумуляторной батареи.
  • Клавиши сенсорного типа, не подверженные механическому износу. Одинаково нажимаются при любых температурах эксплуатации.
  • Встроенный микронасос для принудительного забора пробы.
  • Восемь диапазонов чувствительности.
  • Защита сенсора от отравления - при превышении максимально допустимой концентрации газа прибор автоматически отключает сенсор и микронасос.
  • USB порт для связи с компьютером или сервисным стендом. Увеличена скорость обмена данными и улучшен протокол, с возможностью подключения нескольких приборов одновременно, и обновления прошивки прибора.
  • Используются полупроводниковый сенсор собственного производства.
  • Сменные, калиброванные блоки датчиков. Блок датчика находится под верхней крышкой, легко меняется, при этом перекалибровка прибора не требуется.
  • Идет в комплекте с газозаборной штангой, а так же удобным плечевым ремнем.
  • Легко заменяемый фильтр пробозаборника с дополнительным фильтрующим элементом.
  • Аккумуляторы легко заменяются, сняв нижнюю крышку.
  • Срок службы прибора - не менее 10 лет.

По дополнительному заказу прибор может быть укомплектован газозаборным колоколом для поиска утечек под грунтом.



Технические характеристики течеискателя-сигнализатора ФП 12 на метан и пропан или водород

Характеристики Значения

Порог чувствительности в режиме течеискателя, объемная доля, %:

- метан (СН4)

- пропан (С3Н8)

- водород (H2)



0,001

0,003

0,010

Порог срабатывания сигнализации и пределы основной абсолютной погрешности, объемная доля, %:

- метан (СН4)

- пропан (С3Н8)

- водород (H2)



1,00 ±0,40

0,40 ± 0,16

0,80 ± 0,32

Тип сенсора полупроводниковый
Индикация течеискателя ФП12 цифровая, световая, звуковая
Отбор пробы принудительный
Номинальная производительность микронасоса, л/мин, не менее 0,3
Время срабатывания сигнализации, с, не более 3
Время установления рабочего режима, с, не более: 45
Маркировка взрывозащиты 1Еx[ib]dIICT5 Х

Степень пылевлагозащиты:

- электронный блок,

- аккумуляторный блок



IP20

IP54

Питание газоанализатора ФП 12 от аккумуляторных батарей типа 4/5А Ni-MH 2100 мАч
Напряжение питания , В от 4,2 до 6,0
Максимальная потребляемая мощность, ВА 1,5
Время работы без подзарядки аккумуляторной батареи, ч, не менее
8
Время заряда газоанализатора, ч 4
Напряжение холостого хода аккумуляторной батареи, В, не более
6,0
Ток короткого замыкания аккумуляторной батареи, А, не более 0,6
Габаритные размеры течеискателя ФП 12, мм 185 x 60 x 35
Масса течеискателя, кг, не более 0,43
Гарантийный срок эксплуатации газоанализатора ФП12 1,5 года
Межповерочный интервал течеискателя 1 год
Средняя наработка газоанализатора на отказ, не менее 30000 ч
Срок службы течеискателя ФП 12 не менее 10 лет
Рабочая температура окружающей среды от -20ºС до +50ºС
Рабочее атмосферное давление от 84,0 до 106,7 кПа
Рабочая относительная влажность воздуха до 98 % при 25ºС



Принцип действия течеискателя-сигнализатора ФП 12

В основе работы ФП 12 лежит принцип регистрации изменения сопротивления полупроводникового датчика (сенсора) при воздействии на него газа.

Полупроводниковый сенсор имеет высокую чувствительность и реагирует на незначительные изменения в окружающей среде (колебание фона).



Включение течеискателя-сигнализатора ФП 12 осуществляется нажатием кнопки «ВКЛ», при этом на индикаторе отображается надпись «- - -», в верхнем поле индикатора отображается 16 сегментная «линейка» и включается постоянный звуковой сигнал. Кнопку «ВКЛ» необходимо удерживать до отключения постоянного звукового сигнала (приблизительно 3 секунды), после чего раздается характерный звук работающего микронасоса, начинает мигать красный светодиод с редким звуковым сигналом, на цифровом индикаторе начнется отсчет цифр в обратной последовательности от 30 до 1, после чего сигнализатор-течеискатель ФП 12 переходит в режим работы на 1-й диапазон. На цифровом индикаторе отображается цифра 1.

Диапазон 1 – самый чувствительный, каждый последующий имеет чувствительность в два раза меньшую, чем предыдущий. Чем выше предполагаемая концентрация контролируемого газа, тем более высокий диапазон следует выбирать для работы. Переключение рабочих диапазонов осуществляется нажатием на кнопку «ОТКЛ». Количество диапазонов 8.

Прежде чем приступить к поиску места утечки газа необходимо на чистом воздухе (диапазон 2 или 3) сохранить «ФОН», а затем приступить к поиску.

Сохранение фоновой концентрации производится кратковременным нажатием кнопки «ВКЛ», на индикаторе установится значение фоновой концентрации («наполнение» шкалы индикатора составляет 1/2 ее длины и совпадает со знаком «∇»).



ФП 12 течеискатель-сигнализатор



Если значение фоновой концентрации не установилось - нажатие кнопки «ВКЛ» повторить или перейти на другой диапазон.

Если в ходе работы при поиске места утечки газа «наполнение» шкалы индикатора увеличивается, это говорит об увеличении концентрации контролируемого газа относительно «ФОНА» и приближения к месту утечки, если «наполнение» шкалы индикатора уменьшается, это говорит об уменьшении концентрации контролируемого газа относительно «ФОНА» и удаления от места утечки.

При «наполнении» всей шкалы индикатора или при ее «очистке», для дальнейшей работы по определению изменения концентрации газа необходимо произвести новое сохранение фона и продолжить работу.

При увеличении концентрации контролируемого газа, при котором «наполнение» шкалы индикатора составляет не менее 3/4 ее длины, включаются прерывистая световая и звуковая сигнализации. 3/4 длины шкалы - это относительная величина, которая не имеет конкретной величины концентрации газа. Появление надписи «ПОРОГ» и изменение звука с прерывистого на постоянный свидетельствует о том, что достигнуто пороговое значение загазованности: 1% для метана; 0,4% для пропана и 0,8 % объемной доли водорода.



ФП 12 течеискатель-сигнализатор



При этом поиск утечки можно продолжить. Однако, индикация надписи «ПОРОГ» и характер звука не будут изменяться при следующих нажатиях кнопки «ФОН» вплоть до снижения концентрации ниже порогового значения или до выключения течеискателя-сигнализатора ФП 12.



Течеискатель ФП 12 должен выдавать следующие виды сигнализации:

  1. при «наполнении» шкалы индикатора не менее 3/4 ее длины - прерывистая световая и звуковая;
  2. при превышении установленного порогового значения - постоянная световая и звуковая (при условии отсутствия «наполнения» шкалы индикатора не менее 3/4 ее длины) и на индикаторе должна отображаться надпись «П»;
  3. при обрыве чувствительного элемента на индикаторе ФП 12 должна отображаться надпись «A04»;
  4. при неисправности электрической схемы - надпись «A80»;

Для переключения ФП 12 между анализируемыми газами необходимо:

  1. при нажатой кнопке "ОТКЛ" включить ФП 12. После появления на индикаторе надписи " 0 - - " отпустить кнопки;
  2. набрать пароль - "111". Изменение значения в разряде осуществляется кнопкой "ОТКЛ", ввод значения разряда - кнопкой "ВКЛ". В случае неправильного ввода пароля ФП 12 автоматически выключается;
  3. кнопкой "ОТКЛ" выбрать необходимый газ (метан или пропан), кнопкой "ВКЛ" зафиксировать выбор, после чего ФП 12 выключается.



Сменные, калиброванные блоки датчиков. Блок датчика находится под верхней крышкой, легко меняется, при этом перекалибровка прибора не требуется.



блок датчика течеискателя ФП 12



Измененный батарейный блок, аккумуляторы легко заменяются, сняв нижнюю крышку.



батарейный блок течеискателя ФП 12



Разъемы питания и USB  закрыты сдвижными шторками,  обеспечивающими их пыле-брызгозащиту.



 течесикатель ФП 12 на метан, пропан или водород



Комплект поставки течеискателя ФП-12:

Наименование Внешний вид
1. Течеискатель-сигнализатор ФП 12 - ПР56.00.00.000 ФП 22 переносной течеискатель-сигнализатор  метана (CH4) и пропана (C3H8) или водорода (Н2)

2. Зарядное устройство 12В, 1А с диаметром разъема 5,5 мм - арт.№ 23109

Зарядное устройство для течеискателя-сигнализатора ФП 12

3. Ремень наплечный - арт.№ 23116

Ремень для сигнализатора ФП 12
4. Чехол - арт.№ 23123 чехол для сигнализатора ФП 12
5. Паспорт - 100162047.026-04 -02 ПС



Ремень для сигнализатора ФП 12



6. Упаковка - ПР 08-01.000

7. Фильтр-затвор - 5 шт.



Предназначен для предотвращения попадания воды в газозаборный тракт газоанализатора. В процессе эксплуатации необходимо следить за состоянием фильтра. При попадании воды и других жидкостей, вещество, находящееся в капсуле, изменяет окраску с белого на розовый или красный цвет, что свидетельствует о перекрытии газозаборного тракта.

Дальнейшее использование газоанализатора без замены фильтра-затвора категорически запрещается!

Также фильтр-затвор предотвращает попадание пыли в газозаборный тракт прибора. По мере его загрязнения (определяется визуально) необходимо произвести его замену.

При работе в местах, где отсутствует вода и другие жидкости, которые могут попасть в газозаборный тракт прибора, допускается эксплуатация течеискателя-сигнализатора ФП 12 без фильтра-затвора.



Фильтр-затвор для газоанализатора ФП12Фильтр-затвор для газоанализатора ФП12
8. Фильтр - 12 шт.
Дополнительно, по спец. заказу к ФП 12 поставляются:
9. Штанга газозаборная (ОБЯЗАТЕЛЬНО ПРИМЕНЯЕТСЯ) - модель определяется при заказе
9.1. Щуп газозаборный для наземного применения - арт.№ 23113.



Алюминиевая штанга длиной 30 см.
Штанга для наземного применения для течеискателя-сигнализатора ФП 12

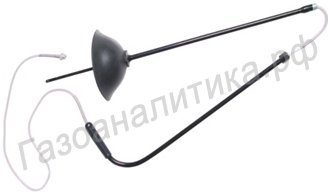

9.2. Штанга газозаборная телескопическая с колоколом - арт.№ 23128.



Предназначена для поиска утечки газа под грунтом.

Применяется для поиска утечек газа из подземных коммуникаций: подземных газопроводов, коллекторов, путепроводов. Представляет собой разборную металлическую трубку с резиновым элементом - «вантузом». От «вантуза» по гибкому шлангу (внутри металлической трубы) встроенный микронасос прибора закачивает и подаёт пробу воздуха на чувствительный элемент газоанализатора или течеискателя. «Вантуз» обеспечивает герметичность при стыковке штанги с поверхностью. Штанга очень удобна в применении при поиске подземных утечек, легко складывается и транспортируется.

Длина штанги в разобранном виде - 105 см, в собранном виде - 47 см.



Штанга для поиска из подземных газопроводов (колокол заборный) для газоанализаторов ФП 12

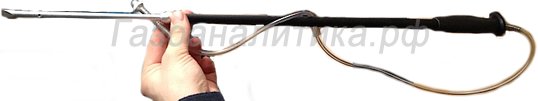

9.3. Штанга газозаборная телескопическая - арт.№ 23111



Предназначена для забора пробы анализируемой среды из труднодоступных мест, в том числе находящихся на большой высоте.

Длина штанги в разобранном виде - 90 см, в собранном виде - 38 см.

Телескопическая штанга (670 мм) для газоанализатора ФП 12



Телескопическая штанга (670 мм) для газоанализатора ФП 12

Скачать руководство по эксплуатации:


Прайс:

Течеискатель-сигнализатор метана и пропана или водорода ФП 12

Цена без НДС, руб.

Цена с НДС, руб.

ФП 12 переносной течеискатель-сигнализатор (арт.№ 023001) на метан (CH4) и пропан (C3H8) с штангой для поиска из подземных газопроводов (арт.№ 23128)19702
23642
ФП 12 переносной течеискатель-сигнализатор (арт.№ 023001) на метан (CH4) и пропан (C3H8) с штангой телескопической длиной до 900 мм (арт.№ 23111)18811
22573
ФП 12 переносной течеискатель-сигнализатор (арт.№ 023001) на метан (CH4) и пропан (C3H8) с щупом для наземного применения длиной 300 мм, без фильтра (арт.№ 23113)17821
21385
ФП 12 переносной течеискатель-сигнализатор (арт.№ 023046) на водород (H2) с штангой для поиска из подземных газопроводов (арт.№ 23128)19702
23642
ФП 12 переносной течеискатель-сигнализатор (арт.№ 023046) на водород (H2) с штангой телескопической длиной до 900 мм (арт.№ 23111)18811
22573
ФП 12 переносной течеискатель-сигнализатор (арт.№ 023046) на водород (H2) с щупом для наземного применения длиной 300 мм (арт.№ 23113)17821
21385

Дополнительное оснащение

Цена без НДС, руб.

Цена с НДС, руб.

ЗИП к прибору

Цена без НДС, руб.

Цена с НДС, руб.

Штанга для поиска из подземных газопроводов (арт.№ 23128) для ФП 123552
4262
Штанга телескопическая, длиной до 900 мм, регулируется по длине (арт.№ 23111) для ФП 122661
3193
Щуп для наземного применения, длиной 300 мм (арт.№ 23113) для ФП 121671
2005


Предусмотрены скидки в зависимости от количества заказываемого оборудования. Для того чтобы узнать точную цену, присылайте заявки на e-mail gaz-rf@mail.ru с обратными контактными данными.
