БПС-21М-М

блок питания и сигнализации 64-канальный, ИБЯЛ.411111.042-04

Печать

 Цена 248026 руб. с НДС Сроки уточняйте  Посмотреть все ценыЗаказать

Блок питания и сигнализации БПС-21М-М предназначен для сбора информации и питания:

• датчиков-сигнализаторов термохимических ДАТ-М-06ТР/-06ТРХН/-06ГТР/-06ГТРХН,
• датчиков газоанализаторов электрохимических ДАХ-М-06ТР/-06ТРХН/-08ТРХ,
• датчиков-газоанализаторов инфракрасных ДАК-126/-129/-131...-133/-137...-139,
• датчиков-газоанализаторов фотоионизационных ДАФ-М-06ТРХ/-08ТРХ при их соединении в шлейф.

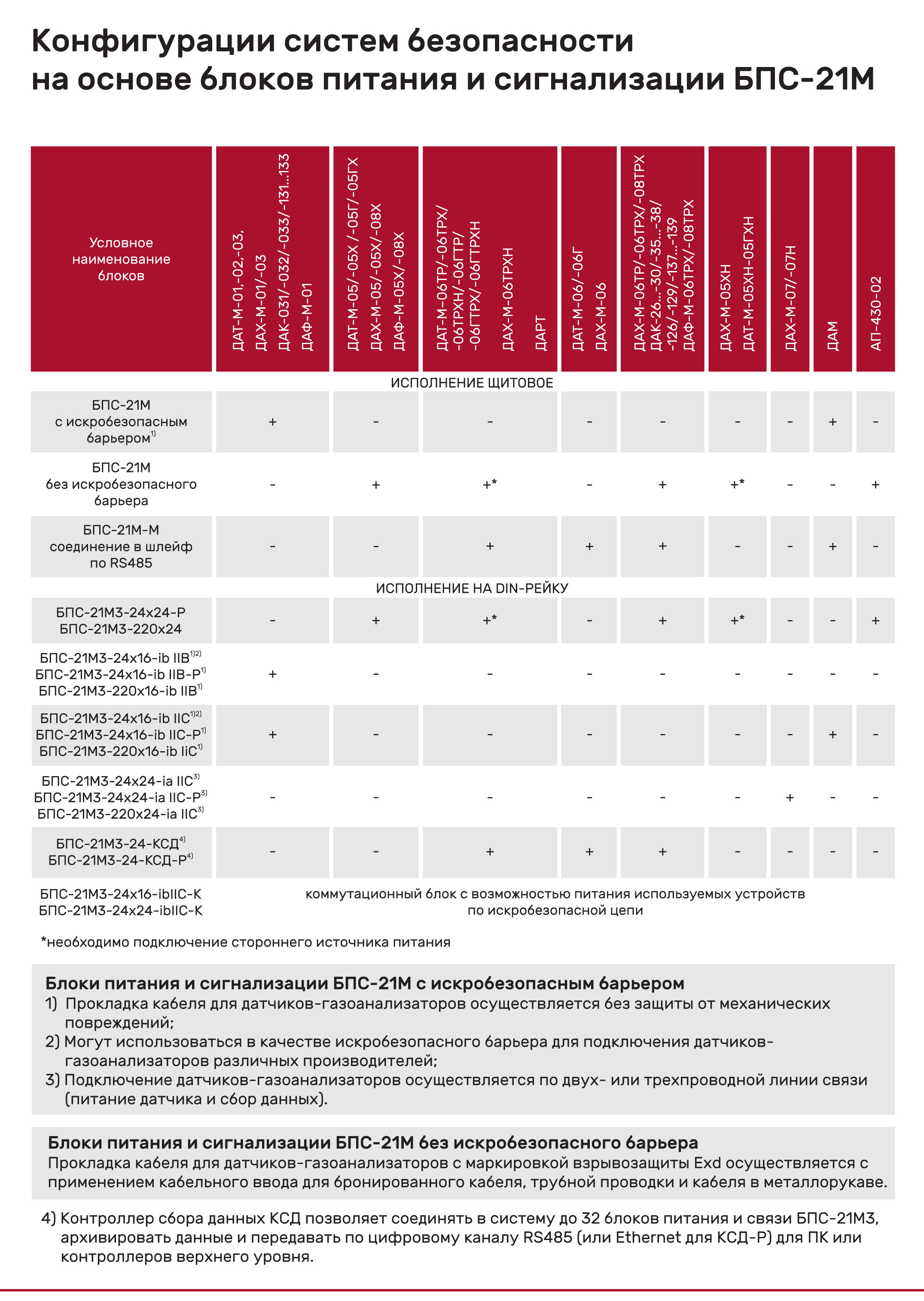

Совместная работа блоков питания и сигнализации БПС-21М с различными датчиками

Область применения блока питания и сигнализации БПС-21М-М - обнаружение довзрывоопасных концентраций горючих газов и паров, контроль содержания вредных веществ и кислорода в воздухе рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, аналитический контроль технологических вод и водных растворов на предприятиях электро- и теплоэнергетики, химической, металлургической, целлюлозно-бумажной, нефтеперерабатывающей, пищевой, фармацевтической и других отраслей промышленности, в сельском хозяйстве и экологии.

Блоки БПС-21М-М являются стационарными автоматическими приборами.

Режим работы БПС-21М-М - непрерывный.

Рабочее положение блоков - вертикальное.

Технические характеристики блока питания и сигнализации БПС-21М-М

Блоки БПС-21М-М выполняют следующие функции:

• индикацию включения - непрерывную зеленую световую «СЕТЬ», свидетельствующую о подаче на блок напряжения питания переменного тока с одновременным переключением "сухих" контактов реле СТАТУС;
• выдачу напряжения питания постоянного тока для питания датчиков;
• связь с датчиками, включенными в шлейф по цифровому каналу RS-485;
• связь с внешними устройствами по цифровым каналам связи RS-485 и Ethernet;
• выдачу сигнализации «ОТКАЗ» - непрерывной световой желтого цвета при поступлении от любого из датчиков, включенных в шлейф, сигнала об отказе, а также при обрыве линии питания датчиков с одновременным выводом сообщения на индикаторе о причине срабатывания сигнализации;
• выдачу сигнализации «ПОРОГ1», «ПОРОГ2», «ПОРОГ3» - непрерывной световой красного цвета при срабатывании соответствующей сигнализации на любом из датчиков, включенных в шлейф, с одновременным выводом сообщения на индикаторе о номере сработавшего датчика;
• выдачу звуковой сигнализации при срабатывании сигнализации «ПОРОГ1», «ПОРОГ2», «ПОРОГ3» или «ОТКАЗ»;
• выдачу сигнала во внешнюю цепь - 8 групп "сухих" переключающихся контактов реле (РЕЛЕ1 … РЕЛЕ8), программно назначаемых на переключение при срабатывании сигнализации «ПОРОГ1» или «ПОРОГ2» или «ПОРОГ3» или «ОТКАЗ» по любому датчику или группе датчиков;
• индикацию измеренных значений каждого датчика в шлейфе;
• архивирование в режиме реального времени результатов измерений и состояния каждого датчика в шлейфе (при подключении 64 датчиков и интервале между записями 3 мин время заполнения архива - 24 ч).

Устройство блока питания и сигнализации БПС-21М-М

Конструктивно блок питания и сигнализации БПС-21М-М состоит из каркаса с кросс-платой и установленными в нем модулем основного питания (МОП) и модулем индикации, связи и управления (МИСУ).

На передней панели МОП расположены:

- переключатель питания ВКЛ;

- индикатор единичный включения блока СЕТЬ;

- гнезда предохранителей, включенных в цепь питания переменного тока F3,15А.

На передней панели МИСУ расположены:

- жидкокристаллический индикатор с сенсорной панелью;

- индикаторы единичные ПОРОГ 1, ПОРОГ 2, ПОРОГ 3, ОТКАЗ;

- звуковой излучатель;

- кнопка квитирования звуковой сигнализации СБРОС.

На задней панели блока, под откидывающейся крышкой, расположены:

- клеммная колодка Х1 (СЕТЬ) для подключения к блоку напряжения питания переменного тока;

- клеммная колодка Х2 (СТАТУС) для подключения внешних цепей к контактам реле СТАТУС;

- клеммные колодки Х5…Х8, Х10…Х13 (РЕЛЕ1 … РЕЛЕ8) для подключения внешних цепей к контактам реле РЕЛЕ1 … РЕЛЕ8;

- клеммные колодки Х14, Х16 для подключения линии питания датчиков;

- клеммные колодки Х15, Х17 для подключения канала связи RS-485 с датчиками;

- клеммная колодка Х9 для подключения ВУ по цифровому каналу связи RS-485;

- разъем «Ethernet » для подключения ВУ по цифровому каналу связи Ethernet.

Примечание - Максимальный диаметр проводов, подключаемых к клеммным колодкам Х1-Х17, 2 мм.

МОП обеспечивает преобразование напряжения питания переменного тока в гальванически развязанные напряжения питания постоянного тока для питания шлейфа и МИСУ.

МИСУ обеспечивает отображение информации на индикаторе, обмен информацией с датчиками и ВУ, выдачу световой и звуковой сигнализации, управления реле «РЕЛЕ1» .. «РЕЛЕ8», архивирование данных.

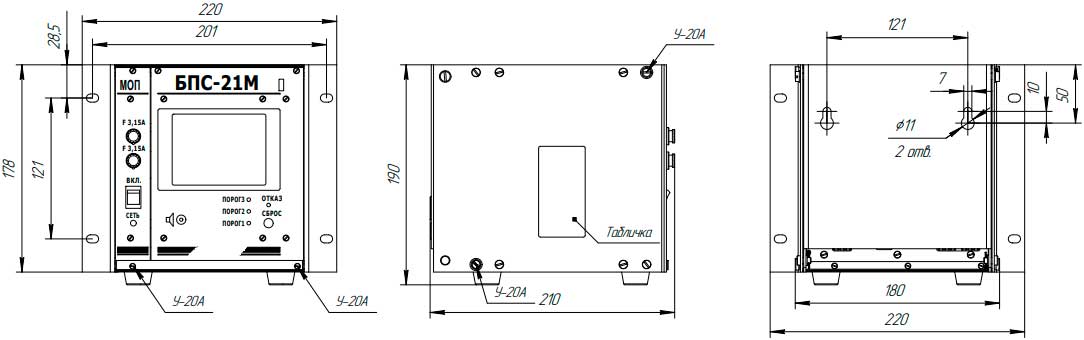

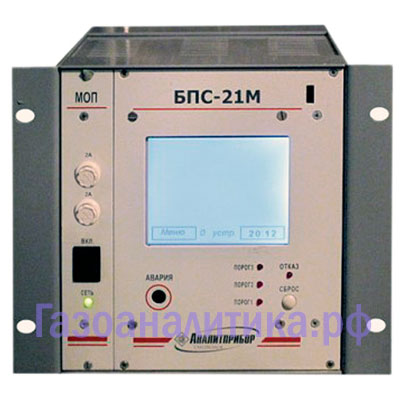

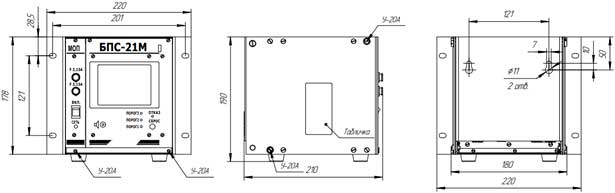

Внешний вид блока питания и сигнализации БПС-21М-М

Комплект поставки шлейфового блока питания и сигнализации БПС-21М-М:

• Блок сигнализации и питания БПС-21М-М,
• Ведомость эксплуатационных документов,
• Комплект эксплуатационных документов,
• Комплект ЗИП.

За отдельную плату к блоку питания и сигнализации БПС-21М-М поставляются:

• датчики-газоанализаторы ДАХ-М (ИБЯЛ.413412.005),
• датчики-сигнализаторы ДАТ-М (ИБЯЛ.413216.044),
• датчики-газоанализаторы ДАК (ИБЯЛ.418414.071),
• датчики-газоанализаторы термомагнитные ДАМ (ИБЯЛ.407111.002),
• датчики-сигнализаторы СТМ-30-10,..,-16 (ИБЯЛ.424339.001-10…-16),
• CD-диск с сервисным программным обеспечением ИБЯЛ.431214.217
