GS

стационарный взрывозащищенный оптический газоанализатор

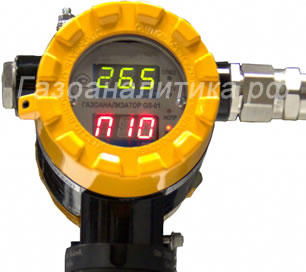

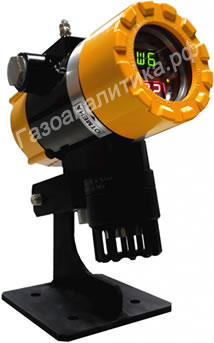

GS (ГС) стационарный взрывозащищенный оптический газоанализаторGS (ГС) стационарный газоанализатор на метан, пропан   Посмотреть все цены





Стационарный оптический взрывозащищенный газоанализатор GS предназначен для измерения довзрывоопасных концентраций метана (CH4) или пропана (C3H8) в смеси с воздухом или азотом и передачи измерительной информации внешним устройствам.

Область применения газоанализатора GS - взрывоопасные зоны классов В-Iа, В-Iб, В Iг по ПУЭ, классов 1, 2 по ГОСТ 30852.9, в которых возможно образование взрывоопасных смесей газов и паров с воздухом.

Газоанализатор GS имеет следующие варианты исполнения:

  • базовое исполнение (GS) - для измерения концентраций метана (СН4);
  • исполнение «-01» (GS-01) - для измерения концентраций пропана (С3Н8).

Принцип измерения газоанализатора GS - оптический (инфракрасная абсорбция).

Способ отбора пробы газоанализатора GS - диффузионный.

Рабочее положение газоанализатоа GS в пространстве - произвольное.



Достоинства газоанализатора GS:

  • высокая стабильность долговременных показаний;
  • высокое быстродействие сигнализатора;
  • настройка газоанализатора по RS-485 и магнитным стилусом;
  • сигнализация неисправности и превышения порогов контактами встроенных реле;
  • встроенные средства самодиагностики;
  • многообразие вариантов крепления газоанализатора (кронштейн поворотный, комплект крепления к трубе).

Датчик GS отвечает следующим требованиям:

  • имеет вид взрывозащиты «искробезопасная электрическая цепь» уровней «ia» или «ib»;
  • относится к подгруппе IIC;
  • имеет входные искробезопасные параметры;
  • имеет действующий Ех-сертификат соответствия.



Метрологические характеристики газоанализатора GS

Поверочный компонент Диапазон измерений Пределы допускаемой основной погрешности Установленные значения порогов, %НКПР Гистерезис, %НКПР
%НКПР % об.д. Порог 1 Порог 2
Метан (СН4) от 0 до 60
св. 60 до 100
от 0 до 1,02
св. 1,02 до 1,70
± 3 % НКПР
5 % отн.
10 20 3
Пропан (С3Н8) от 0 до 60
св. 60 до 100

от 0 до 2,64

св. 2,64 до 4,40

± 3 % НКПР
5 % отн.
10 30 3



Значения порогов аварийной сигнализации гшазоанализатора GS доступны для изменения с учётом условия формулы: Порог 2 >= Порог 1.

При установке порога в значение «100» отключается контроль на превышение данного порога. Допускается установка порога в значение «0».



Газоанализатор GS предоставляет измеренное значение концентрации пропана (метана) по цифровому каналу связи RS4-85, протокол Modbus RTU. Обмен посылками по каналу связи сопровождается включением индикатора синего цвета на лицевой панели.

Газоанализатор GS отображает измеренное значение концентрации пропана (метана) на встроенном цифровом индикаторе. Цена единицы младшего разряда индикации концентрации на цифровом индикаторе не хуже 0,1 (один знак после запятой). Отображение конечного значения шкалы измерения 100 %НКПР производится текстом «100» с ценой единицы младшего разряда равной 1 (отсутствие знака после запятой).

При выходе показаний газоанализатора GS за пределы верхнего диапазона измерений (газовой перегрузки) на цифровом индикаторе зелёного цвета отображается текст «100», на цифровом индикаторе красного цвета отображается «П z», где «z» значение уставки «Порог №2».

Передаваемое по цифровому каналу связи значение концентрации пропана (метана), воспроизводится в виде выходного токового сигнала диапазона от 4 до 20 мА с линейно-возрастающей зависимостью от 0 до 100 %НКПР.



При превышении измеряемого значения концентрации пропана (метана) значений "Порог1", "Порог2" формируется сигнализация:

  • на цифровом индикаторе красным цветом отображается значение порога, причём сигнализация превышения "Порог2" преобладает над сигнализацией превышения "Порог1";
  • индикатор красного цвета "ПОР" включен;
  • замыкаются (для базового исполнения цепей дискретных сигналов) контакты дискретного выхода "Порог1" при превышении значения "Порог1", замыкаются (для базового исполнения цепей дискретных сигналов) контакты дискретного выхода "Порог2" при превышении значения "Порог2";
  • устанавливаются соответствующие состояния логических сигналов, передаваемых по цифровому каналу связи R-485.



Технические характеристики газоанализатора GS

Характеристики Значения
Питание газоанализатора

от источника постоянного тока напряжением 24 В

(допустимый диапазон напряжения питания от 12 до 28 В)

Потребляемая газоанализатором мощность, не более

8 Вт (в диап. от -60 до -35°С)
2 Вт (в диап. от -35 до +60°С)

Маркировка взрывозащиты 1Exd[ib]IICT4X

Степень пылевлагозащиты:

- корпус газоанализатора GS без пробоотборного отсека и датчика

- пробоотборный отсек и датчик



IP67

IP65

Выходные сигналы газоанализатора GS

RS-485 (Modbus)
токовый выход 4-20 мА
3 «сухих» контакта реле (порог1, порог2, неисправность)

Нагрузочная способность дискретных выходов до 1 A напряжением до 250 В переменного или 220 В постоянного тока

Индикация газоанализатора GS

цифровая, световая

Цена единицы младшего разряда индикации концентрации на цифровом индикаторе

не хуже 0,1 (один знак после запятой)

отображение конечного значения шкалы измерения 100 %НКПР производится с ценой единицы младшего разряда равной 1 (отсутствие знака после запятой)

Время прогрева газоанализатора GS не более, с

120

Предел допускаемого времени установления показаний t90, с 30

Пределы допускаемого изменения выходного сигнала газоанализатора GS при непрерывной эксплуатации в течение 60 сут.:

- метан (СН4)

- пропан (С3Н8)





7% от диапазона измерений или ± 20% от показаний

±3% от диапазона измерений или ±5% от показаний

Габаритные размеры газоанализатора GS с кабельными вводами, без кронштейна, мм:

240х170х165

Масса газоанализатора GS, кг:

2,3 (без коронштейна)

4,5 (с кронштейном)

Время прогрева газоанализатора GS, не более, ч 2
Средняя наработка на отказ, не менее, ч 25000
Средний срок службы газоанализатора, не менее 10 лет
Рабочая температура окружающего воздуха

от -60 до +60°С

Рабочая относительная влажность воздуха

до 90% без конденсации влаги при 40°С

Рабочее атмосферное давление от 80 до 120 кПа



Газоанализатор GS содержит обогреватель, позволяющий эксплуатировать прибор при отрицательных температурах. Обогреватель включается автоматически при температуре ниже минус 35°С и выключается автоматически при температуре выше минус 33°С. Используется аппаратный температурный переключатель, встроенный в газоанализатор GS.

При отсутствии питания, в базовом варианте*, на газоанализаторе GS цепи дискретных выходов «Порог1», «Порог2» разомкнуты, цепь дискретного выхода «Неисправность» замкнута. В режиме измерения (при отсутствии неисправности) цепь дискретного выхода «неисправность» разомкнута.

* Примечание – состояния цепей всех дискретных выходов при отсутствии питания может быть изменено на заводе изготовителе по заказу.

Цепи всех дискретных выходов могут быть изготовлены по заказу с добавочными резисторами (последовательно контактам устанавливается резистор 1 кОм, параллельно контактам устанавливается резистор 10 кОм).

При температуре окружающего воздуха соизмеримой и ниже температуры кипения пропана (-42,1°С) при давлении рабочих условий эксплуатации газоанализатор GS не способен измерять концентрацию пропана в окружающем воздухе.

Газоанализатор GS устойчив к наносекундным импульсным помехам степенью жёсткости 3 по ГОСТ Р 51317.4.4. Газоанализатор GS устойчив к радиочастотному электромагнитному полю степенью жёсткости 4 по ГОСТ Р 51317.4.3. Газоанализатор устойчив к воздействию синусоидальных вибраций высокой частоты, соответствующих группе исполнения V2 по ГОСТ Р 52931.



Устройство и работа газоанализатора GS

Газоанализатор GS состоит из модуля газоанализатора и датчика.

Корпус газоанализатора GS имеет два подготовленных отверстия для установки двух кабельных вводов, удовлетворяющих требованиям ГОСТ 30852.0. Установлен один кабельный ввод, отверстие для второго кабельного ввода заглушено. Дополнительный кабельный ввод заказывается отдельно в составе комплекта монтажных частей для газоанализатора GS.



Газоанализатор GS автоматически выполняет алгоритмы самодиагностики. В процессе работы (рабочий режим) выполняется самодиагностика:

  • наличие связи с датчиком;
  • сигналы состояния самодиагностики датчика;
  • исправность генератора модуля газоанализатора;
  • пониженная температура в модуле газоанализатора - неисправность при температуре ниже -40°С;
  • повышенная температура в модуле газоанализатора - неисправность при температуре выше +80°С.

При обнаружении неисправности:

  • включается индикатор жёлтого цвета «НСПР»;
  • на цифровом индикаторе зелёного цвета отображается текст «ОШБ», на цифровом индикаторе красного цвета отображается код ошибки.
  • на выходе токового сигнала формируется значение менее 1,5 мА;
  • дискретный выход «неисправность» устанавливаются в замкнутое (lля базового исполнения цепей дискретных сигналов) состояние;
  • отключается контроль превышения порогов;
  • формируются логические сигналы по цифровому каналу связи RS485.

Газоанализатор GS имеет встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения довзрывоопасных концентраций горючих газов и паров в воздухе.

Газоанализатор GS имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2015.

К защищаемым параметрам относятся:

  • константы вычисления значений довзрывоопасной концентрации определяемого компонента по данным от датчика (первичного измерительного преобразователя);
  • константы пороговых значений срабатывания сигнализации.



Расположение индикаторов и органов управления газоанализатора GS

Расположение индикаторов и органов управления газоанализатора GS



Газоанализатор GS содержит четыре магнитоуправляемых контакта («кнопки»).



Описание кнопок газоанализатора GS:



Обозначение Местоположение зоны кнопки Назначение кнопки
"Отмена" слева, внизу Выход на вышестоящий уровень меню без записи
"Ввод" слева, вверху 1. Вход в меню;
2. Вход в меню нижестоящего уровня
3. Выход на вышестоящий уровень меню c записью произведённых изменений в настройках
4. Деблокировка сигнализации превышения порога концентрации датчика при включенном режиме блокирования
"Стрелка вверх" справа, вверху 1. Увеличение (перебор) значения изменяемого параметра
2. Выбор пункта меню одного уровня
"Стрелка вниз" справа, внизу 1. Выбор пункта меню одного уровня
2. Уменьшение (перебор) значения изменяемого параметра



Состав и назначение индикаторов газоанализатора GS:



Индикатор Состояние Назначение
Индикатор зелёного цвета «СПЕЦ» выкл штатное состояние
кратковременно выкл. При поднесении магнитного стилуса к одной из «кнопок» индикатор кратковременно выключается до (факт приёма «нажатия» кнопки)
вкл Специальный режим включен (меню «Настройка»)
Индикатор синего цвета
«RxTx»
выкл Нет взаимодействия с данным газоанализатором по интерфейсу RS-485
вкл Газоанализатор принимает или передаёт посылку по интерфейсу RS-485
Индикатор жёлтого цвета
«НСПР»
выкл Газоанализатор исправен
вкл Наличие контролируемой неисправности (самодиагностика)
Индикатор красного цвета «ПОР» выкл Сигнализация превышения измеряемой концентрации установленного значения «Порог1», «Порог2»
фоновая подсветка красного цвета вкл Включен обогреватель. Обогреватель включается автоматически при температуре ниже минус 37°С и выключается автоматически при температуре выше минус 35°С. Используется аппаратный температурный переключатель, встроенный в газоанализатор.



Настройка яркости свечения индикаторов газоанализатора GS

Пункт «ЯРК» режима «меню Настройка» позволяет установить автоматическое изменение яркости свечения индикаторов в зависимости от освещённости либо установить фиксированную яркость свечения.

При установке «АВТ» (автоматически) уровень яркости изменяется прямо пропорционально освещённости лицевой панели газоанализатора. При этом, подпунктами меню «MIN» и «MAX», с помощью кнопок, допустимо изменить (соответственно) минимальное и максимальное значение уровня яркости автоматической регулировки.

При установке «ПСТ» (фиксированная яркость свечения) уровень яркости не зависит от освещённости.

Изменение уровня яркости индикации также производится независимо от пользовательской настройки:

- яркость автоматически снижается до предельного минимума при температуре внутри прибора выше 65ºС для снижения потребляемой мощности;

- яркость автоматически увеличивается до предельного максимума при температуре внутри прибора ниже минус 35ºС для увеличения разогрева.

Комплект поставки газоанализатора GS:

  • Модуль газоанализатора;
  • Комплект монтажных частей;
  • Комплект запасных частей;
  • Адаптер поверочной газовой смеси1);
  • Магнитный стилус1);
  • Паспорт;
  • Сертификат соответствия требованиям ТР ТС 012/2011 на газоанализатор;
  • Сертификат соответствия требованиям ТР ТС 012/2011 на датчик;
  • Руководство по эксплуатации 1), 2)
  • Газоанализаторы оптические GS-01. Методика поверки;
  • Программное обеспечение настройки. Компакт-диск1).

Дополнительно, по спец. заказу поставляются:

  • Комплект средств метрологического обеспечения (метан);
  • Комплект средств метрологического обеспечения (пропан).



Примечания:

1) При групповой поставке в один адрес - допускается комплектование в количестве, согласованном с заказчиком;

2) Допускается документацию комплектовать только в электронном виде формата «pdf» с записью на компакт-диске программного обеспечения.






Скачать руководство по эксплуатации

Прайс:

GS стационарный оптический взрывозащищенный газоанализатор

Цена без НДС, руб.

Цена с НДС, руб.

GS стационарный 1-канальный взрывозащищенный оптический газоанализатор на метан89680
105822

Дополнительное оснащение

Цена без НДС, руб.

Цена с НДС, руб.

ЗИП к прибору

Цена без НДС, руб.

Цена с НДС, руб.



Предусмотрены скидки в зависимости от количества заказываемого оборудования. Для того чтобы узнать точную цену, присылайте заявки на e-mail gaz-rf@mail.ru с обратными контактными данными.
