Газоанализатор ССС-903

газоанализатор стационарный со сменными сенсорами взрывозащищенный

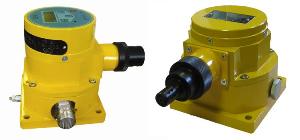

ССС-903 датчик

Не поставляется!





Газоанализаторы стационарные ССС-903 предназначены для непрерывного измерения уровней загазованности (контроля воздуха рабочей зоны) в местах возможного появления оксида углерода, сероводорода, диоксида серы, аммиака, хлора и прочих токсичных газов, а также водорода, кислорода, паров нефти, нефтепродуктов, прочих углеводородов, а также горючих газов и вредных веществ.

Модификации газоанализатора ССС-903 использующие инфракрасную или фотоионизационную технологию детектирования газов предназначены для измерения довзрывоопасных (ДВК) концентраций горючих газов и предельно-допустимых (ПДК) концентраций летучих органических соединений.



Датчики сероводорода и токсичных газов ССС-903 размещают:

  • на нефтеперекачивающих станциях магистральных нефтепроводов, газокомрессорных станциях и газопроводах, резервуарах хранения нефти и нефтепродуктов, а также сжиженного газа,
  • на предприятиях топливно-энергетического комплекса, а также объектах газовых и автомобильных хозяйств – ГАЗС и АЗС,ТЭЦ, ГРЭС и ТЭК, котельные и т.д.,
  • на буровых и добывающих платформах, в местах установки технологического оборудования в процессе добычи и переработки нефти и газа,
  • на предприятиях химической и металлургической промышленности, в том числе химзаводы, лакокрасочные производства, резервуары хранения химвеществ и т.п.,
  • на складах ГСМ и химвеществ (в том числе в портах, на транспорте, нефтебазах и т.п.),
  • на наливных эстакадах и морских терминалах, в том числе на морских платформах и причалах, кораблях и судах.

Данные газоанализаторы используются как автономно, так и в составе АСУ ТП промышленных предприятий.

Газоанализаторы ССС-903 состоят из устройства порогового УПЭС-903 и сменных преобразователей термокаталитических (ПГТ-903), электрохимических (ПГЭ-903, ПГЭ-903А), оптических инфракрасных (ПГО-903) и фотоионизационных (ПГФ-903).



В зависимости от условий эксплуатации газоанализаторов ССС-903 пороговое устройство УПЭС-903 выпускается в различных модификациях:

  • со встроенными органами управления и индикации – для обеспечения непосредственного контроля (управления) и сигнализации состояния загазованности контролируемой рабочей зоны,
  • без органов управления и индикации – для контроля и передачи сигналов состояния загазованности контролируемой рабочей зоны, а также выдачи управлящих сигналов по линии связи.

Функциональные особенности и основные преимущества датчиков сероводорода и токсичных газов ССС-903:

  • автоматическое непрерывное измерение объёмной доли и обнаружение ДВК и ПДК концентраций (массовой концентрации) горючих газов и летучих органических соединений в смеси с азотом или воздухом;
  • высокая чувствительность, возможность работы при перегрузке (превышении концентрации преобразуемых компонентов свыше 100% от диапазона преобразования) с последующим автоматическим восстановлением нормальной работы;
  • возможность подстройки нуля и чувствительности газоанализаторов;
  • трехстрочный жидкокристаллический дисплей для отображения вида газа, концентрации и единиц измерения;
  • выходные сигналы: аналоговый, цифровой, «сухие» контакты реле, световая и звуковая сигнализация (при наличии органов управления и индикации);
  • возможность подключения по RS-485, опция "выносного сенсора";
  • универсальность, позволяет работать с любым типом сенсоров (электрохимические, термокаталитические, оптические (инфракрасные), фотоионизационные);
  • автоматическая настройка метрологических характеристик газоанализатора при смене сенсоров, не требуется индивидуальная калибровка преобразователей (сенсоров) в условиях эксплуатации;
  • работа во взрывоопасных зонах помещений и наружных установок, а также в широком диапазоне воздействий факторов окружающей среды;
  • возможность эксплуатации как автономно (в качестве самостоятельного газоаналитического прибора), так и в составе АСУ ТП промышленных предприятий.

Допускается заказывать поставку дополнительных преобразователей ПГТ, ПГО, ПГЭ, ПГФ после первичной поставки газоанализаторов ССС-903 потребителю.



       Технические характеристики датчиков сероводорода и токсичных газов ССС-903

Характеристики датчиков Значения

Модель датчиков ССС-903

УПЭС-903
ПГЭ-903
ПГЭ-903А
ПГТ-903
ПГО-903
ПГФ-903

Диапазон рабочих температур

от -60 до +60°С

Маркировка взрывозащиты датчиков ССС-903

1Exd[ib]IIСТ6 X
1Ex ib IIВТ6
1Ex ib IIСТ6
1Ex ibd IIВТ6
1Ex ibd IIВТ6
1Ex ib IIВТ6

Кабельный ввод ExdU, FALS 01

Степень пылевлагозащиты датчиков ССС-903 IP54,
IP66,
IP67

Выходные сигналы

токовый выход 4-20 мА,
интерфейс RS-485,
"сухой" контакт

реле
Тип кабеля КВБбШв, КВВГЭ

Напряжение питания датчиков ССС-903

18-30 В

Диаметр кабеля 10,5-13,5 мм



Метрологические хаарктеристкии датчиков ССС-903

Тип преобразователя Определяемый компонент Диапазон измерений определяемого компонента
объемной доли массовой концентрации, мг/м3
ПГТ-903-метан метан (CН4) (0 - 2,2) % -
ПГО-903-метан метан (CН4) (0 - 2,2) % -
ПГТ-903-пропан пропан (C3H8) (0 - 0,85) % -
ПГО-903-пропан пропан (C3H8) (0 - 0,85) % -
ПГТ-903-гексан гексан (C6H14) (0 - 0,5) % -
ПГО-903-гексан гексан (C6H14) (0 - 0,5) % -
ПГО-903-диоксид углерода диоксид углерода (CO2) (0 - 2) % -
ПГО-903-диоксид углерода диоксид углерода (CO2) (0 - 5) % -
ПГФ-903-изобутилен-0-20 изобутилен (C4H8) (0 - 19,3) млн-1 0 - 45
ПГФ-903-изобутилен-0-2000 изобутилен (C4H8) (0 - 43) млн-1
(43 - 1500) млн-1
0 - 100
100 - 3500
ПГФ-903-этилен этилен (C2H4) (0 - 86) млн-1
(86 - 171) млн-1
0 - 100
100 - 200
ПГФ-903-бензол бензол (C6H6) (0 - 1,5) млн-1
(1,5 - 37) млн-1
0 - 5
5 - 120
ПГЭ-903А-водород водород (Н2) (0 - 4) % -
ПГЭ-903А-кислород кислород (О2) (0 - 30) % -
ПГЭ-903-оксид углерода оксид углерода (СО) (0 - 17) млн-1
(17 - 103) млн-1
0 - 20
20 - 120
ПГЭ-903-сероводород сероводород (Н2S) (0 - 7) млн-1
(7 - 32) млн-1
0 - 10
10 - 45
ПГЭ-903-диоксид азота диоксид азота (NO2) (0 - 1) млн-1
(1 - 10,5) млн-1
0 - 2
2 - 20
ПГЭ-903-диоксид серы диоксид серы (SО2) (0 - 3,8) млн-1
(3,8 - 18,8) млн-1
0 - 10
10 - 50
ПГЭ-903-аммиак-0-70 аммиак (NH3) (0 - 28) млн-1
(28 - 99) млн-1
0 - 20
20 - 70
ПГЭ-903-аммиак-0-500 (0 - 99) млн-1
(99 - 707) млн-1
0 - 70
70 - 500
ПГЭ-903-хлор хлор (Cl2) (0 - 0,33) млн-1
(0,33 - 5) млн-1
0 - 1
1 - 15



Газоанализаторы ССС-903 также чувствительны к наличию в контролируемой рабочей зоне следующих газов: ацетальдегид, ацетилен, винилхлорид, винилацетат, гидрохлорид, диоксид углерода, диэтилэфир, диэтиламин, диметиламин, диметилэтиламин, диметилсульфид, моноксид азота, моноксид углерода, селеноводород, стирол, триметиламин, хлорацетатальдегид, формальдегид, фосфористый водород и др.
